Насосы Pedrollo 4SR2
Скважинные насосы PEDROLLO 4SR2
Краткая техническая характеристика скважинных насосов PEDROLLO 4SR2
- Подача скважинного насоса до 60 л/мин. (3.6 m3/ч)
- Напор скважинного насоса до 260 м
- температура жидкости до +30°C
- максимальное прохождение
- твердых частиц во взвешенном состоянии 150 г/m3
- число запусков макс. 20/час
Особая запатентованная конструкция гидравлической части скважинного насоса Pedrollo, комбинация используемых материалов и передняя вставка с осевым движением рабочих колес, обеспечивают надежную защиту скважинного насоса от попадания песка и от заклинивания.
Принцип работы скважинных насосов PEDROLLO 4SR2
Серия скважинных насосов Pedrollo 4SR2 включает в себя МНОГОСТУПЕНЧАТЫЕ СКВАЖИННЫЕ ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНОГО ТИПА, предназначенные для постоянного функционирования в погруженном состоянии. Двигатель подключается к насосу через суппорт, параметры которого соответствуют нормативам NEMA. Принцип функционирования аналогичен принципу функционирования многоступенчатых центробежных насосов. Рабочие колеса, установленные на одном и том же ведущем валу, вращаются внутри лопаточных диффузоров, которые обеспечивают движение жидкости на выходе каждого рабочего колеса по направлению к всасывающему патрубку следующего рабочего колеса. После прохождения через все рабочие колеса, установленные последовательно, жидкость покидает насос для скважин через нагнетательный патрубок. Каждое рабочее колесо с соответствующим лопаточным диффузором создают ступень нагнетания, которая, согласно принципу функционирования центробежных насосов, обеспечивает для жидкости перепад давления, который суммируется с перепадами, создаваемыми другими последовательными ступенями насоса.

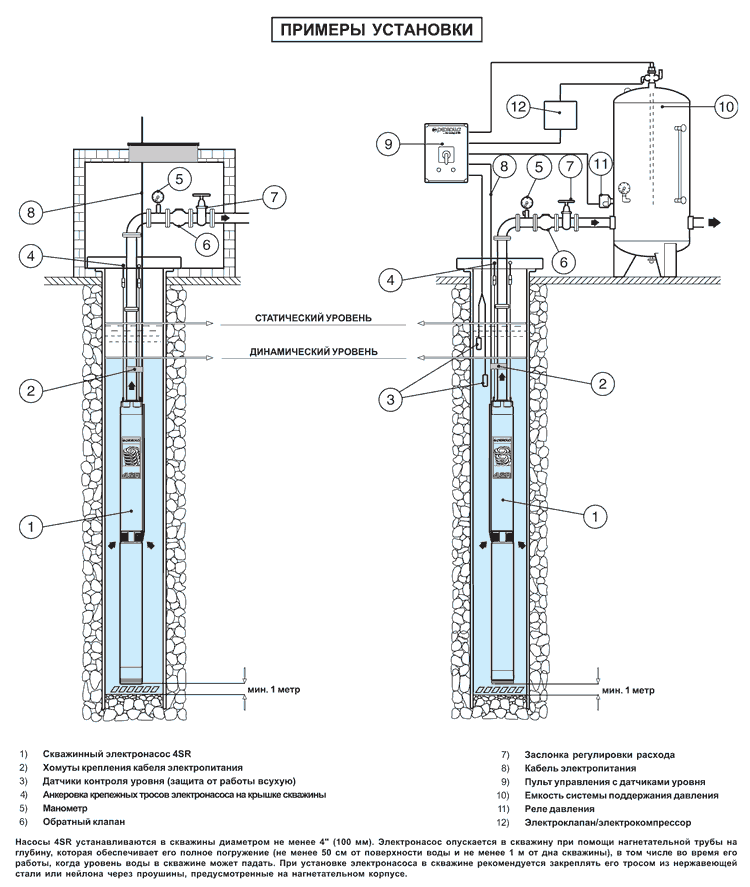

Область применения и установка скважинных насосов PEDROLLO серии 4SR2
Скважинные насосы данной серии рекомендуются для перекачки чистой воды или жидких тел содержащих не более 150 г/м" песка. Благодаря высокому кпд и их надежности, эти насосы применяются в быту, в промышленности, для автоматической подачи воды совместно с автоматическими агрегатами поддержания давления, для орошения огородов и садов, для моечного оборудования, для увеличения напора и в системах противопожарной безопасности и т.д. Эксплуатация скважинных насосов Pedrollo серии 4SR2 возможна внутри колодцев или скважин диаметром не менее 4" (100 мм). Скважинный электронасос опускается в колодец посредством нагнетательного трубопровода до глубины, на которой происходит его полное погружение (мин. 50 см от верхнего уровня и не менее 1 метра до дна колодца, скважины), даже в процессе функционирования, при котором наблюдается снижение уровня жидкости в колодце или скважине. Скважинные электронасосы Pedrollo могут устанавливаться как в вертикальном, так и в горизонтальном положений; когда насос устанавливается в вертикальном положений внутри колодца или скважины, рекомендуется в качестве меры предосторожности использовать трос из нержавеющей стали или нейлона, закрепленного через отверстия, специально предусмотренные в нагнетательном корпусе скважинного насоса.

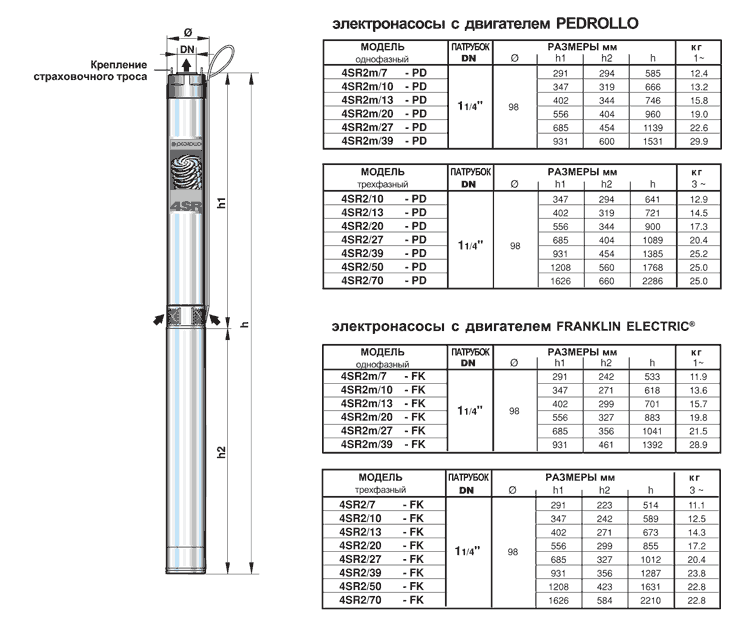

Конструктивные характеристики скважинных насосов PEDROLLO серии 4SR2
- КОРПУС НАСОСА ДЛЯ СКВАЖИНЫ И ОПОРА: нержавеющая сталь AISI 304.
- ОБРАТНЫЙ КЛАПАН: нержавеющая сталь AISI 304.
- РАБОЧИЕ КОЛЕСА и ДИФФУЗОРЫ: технополимер.
- НЕСУЩАЯ КОРОБКА ДИФФУЗОРОВ: нержавеющая сталь AISI 304.
- КОЖУХ НАСОСА: нержавеющая сталь AISI 304.
- ВАЛ СКВАЖИННОГО НАСОСА: нержавеющая сталь AISI 304.
- ПОДШИПНИКИ НАСОСА: неподвижная часть из специального технополимера, а вращающиеся втулки и вал из нержавеющей стали AISI 316 с покрытием окисью хрома для повышения стойкости к песку.
- МУФТА ПРИВОДА: нержавеющая сталь AISI 316L до 2.2 кВт; нержавеющая сталь AISI 304 для более высокой мощности.
- КРЕПЕЖНЫЕ ДЕТАЛИ, ФИЛЬТР И ЗАЩИТА КАБЕЛЯ: нержавеющая сталь AISI 304.
- ДВИГАТЕЛЬ: электрический погружной 4-дюймовый Pedrollo.
- Pedrollo 4SRm: однофазный 220-230 В - 50 Гц.
- Pedrollo 4SR: трехфазный 380-415 В - 50 Гц.
- СТЕПЕНЬ ЗАЩИТЫ: IP 68.
В КОМПЛЕКТ ЭЛЕКТРОНАСОСА ДЛЯ СКВАЖИНЫ ВХОДЯТ:
Pedrollo 4SRm (однофазный)
- Кабель электропитания длиной 1.5 метра (2.5 метра при мощности более 3 кВт).
- На двигателе PEDROLLO конденсатор находится внутри тары.
Pedrollo 4SR (трехфазный насос)
- Кабель электропитания длиной 1.5 метра (2.5 метра при мощности более 3 кВт).
Исполнение скважинных насосов PEDROLLO 4SR2 ПО ЗАКАЗУ
- Скважинные насосы для воды с содержанием песка более 150 г/м3
- погружной 4-дюймовый электродвигатель Franklin Electric® (суффикс FK в каталоге скважинных насосов)
- другое напряжение питания или частота 60 Гц
