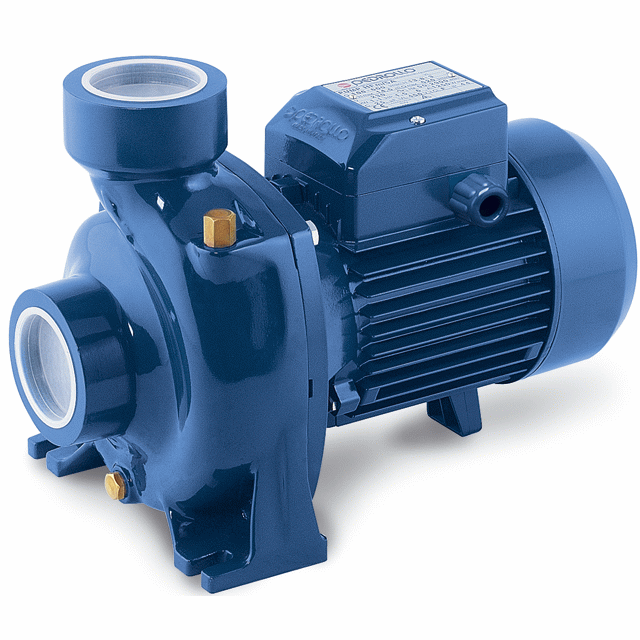

Насос Pedrollo HF cредней производительности

Центробежные насосы Pedrollo серии HF (сред. произв.)

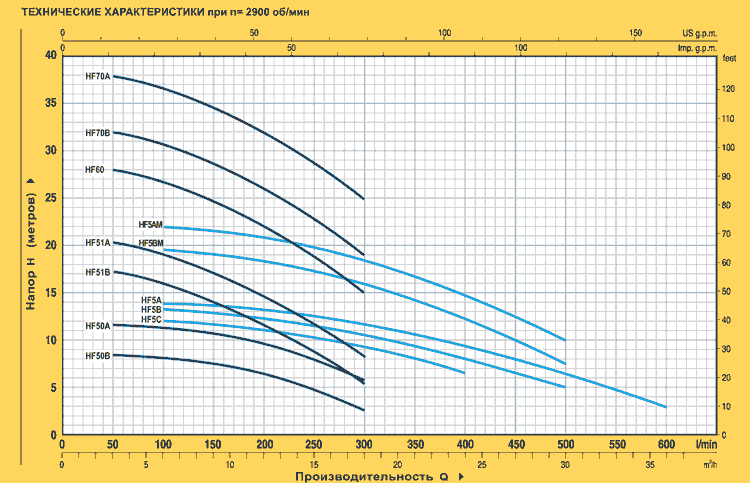

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА НАСОСА СЕРИИ HF:

  • Подача насоса до 600 л/мин. (36 m3/ч)
  • Напор насоса до 39 м
  • Манометрическая высота всасывания насоса до 7 м
  • Температура жидкости до +90°C
  • Максимальная тепература окружающей среды +40°C

    ПРИНЦИП РАБОТЫ НАСОСА:

    Серия насоса HF включает в себя ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНОГО ТИПА С ОДНИМ РАБОЧИМ КОЛЕСОМ, разработанные для достижения высоких показателей подачи при средней и низкой величине напора. Рабочее колесо, качающееся на ведущем валу, находится прямо перед всасывающим патрубком, предусмотренного на корпусе насоса. Особая форма рабочего колеса обеспечивает при минимальных гидравлических потерях, радиальное движение жидкости по направлению от центра к периферии, в процессе которого лопасти, имеющиеся внутри канала рабочего колеса, передают энергию накачиваемой жидкости как в виде давления, так и в виде увеличения скорости потока. На выходе из рабочего колеса жидкость устремляется в спираль, которая, совместно с коническим диффузором, обеспечивает преобразование части кинетической энергии в энергию напора.

    ОБЛАСТЬ ПРИМЕНЕНИЯ И УСТАНОВКА НАСОСА:

    Серия насоса HF специально разработана для использования в быту, в промышленности и в сельском хозяйстве, как по своим эксплуатационным характеристикам, так и по своей механической концепции, а также благодаря подбору используемых материалов. Особая форма спиралей и рабочих колес, характеризующихся широкими проходами, делают применение этих насосов возможным не только для перекачки чистой воды, но и воды средней степени загрязненности. Высокий кпд, а также возможность использования в режиме длительных и высоких нагрузок, позволяют с успехом применять эти насосы для самотечного орошения и дождевания, для отбора воды из озер, рек, колодцев, а также в самых разных отраслях промышленности, когда необходимо достижение высоких показателей подачи при средней и низкой величине напора.

    КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ НАСОСА СЕРИИ HF:

  • КОРПУС НАСОСА из чугуна, снабжен всасывающим и нагнетательным ПАТРУБКАМИ с трубной резьбой gas UNI ISO 228-1.
  • РАБОЧЕЕ КОЛЕСО ИЗ ЛАТУНИ, радиальное, центробежного типа.
  • ВЕДУЩИЙ ВАЛ НАСОСА из нержавеющей сталиSI 316 (AISI 416 до 0.75 кВт и 1.1 кВт трехфазный).
  • МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ НАСОСА из керамики и графита.
  • ЭЛЕКТРОДВИГАТЕЛЬ: насосы непосредственно соединены с электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наружной вентиляцией, пригодный для непрерывной работы.
  • В однофазных двигателях предусмотрено встроенное термозащитное устройство (аварийный выключатель).
  • Трехфазные двигатели должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам.
  • Класс изоляции насоса F (В до 0.75 кВт).
  • СТЕПЕНЬ ЗАЩИТЫ НАСОСА 44
