Погружной насос для стоков Pedrollo PVXC



PVXC - погружные насосы для стоков с отходами

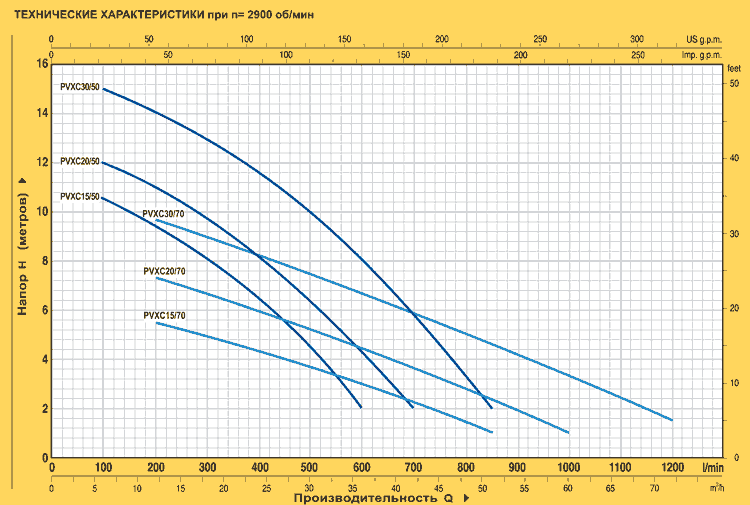

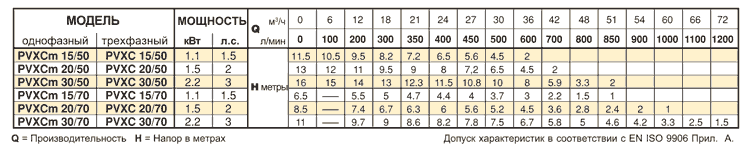

Краткая техническая характеристика стационарных насосов серии PVXC
  • подача насоса до 1200 л/мин. (72 м3/ч)
  • напор насоса до 16 м
  • температура жидкости до +40°С
  • максимальная глубина применения до 10 м
  • максимальное прохождение твердых частиц во взвешенном состоянии до d=70 мм
Профессиональные погруженные электронасосы VORTEX, очень прочны и надежны, предназначены для непрерывного функционирования в режиме высоких нагрузок в промышленности и строительстве, разработанны специально для откачки грязевых и сточных вод с присутствием твердых частиц, промышленных сбросов и т.д.

Принцип работы стационарных насосов серии PVXC

ПОГРУЖНЫЕ СТАЦИОНАРНЫЕ НАСОСЫ ВЫСОКОГО ДАВЛЕНИЯ VORTEX серии PVXC, разработаны для откачки загрязненных и сточных вод, как в бытовой, так и в промышленной области. Электронасосы PVXC оснащены открытым рабочим колесом, работающим по принципу жидкостного вихря. Рабочее колесо размещается в просторной кольцевой камере, защищенной корпусом насоса и нижним основанием, которая служит препятствием для попадания крупногабаритных твердых комков, размеры которых превышают внутренние полости насоса. Рабочее колесо вращает жидкость, находящуюся в корпусе насоса, создавая вихрь, который передает кинетическую энергию жидкости, выталкивая ее из нагнетательного патрубка, и всасывая новую жидкость из кругового прохода, предусмотренного в нижнем основании. Таким образом, удается передать энергию жидкости без необходимости ее проведения по узким каналам, задаваемым лопаткой рабочего колеса, а также обеспечить прохождение твердых частиц во взвешенном состоянии с присутствием удлиненных волокнистых тел, без опасности закупорки.

Область применения и установка стационарных насосов серии PVXC

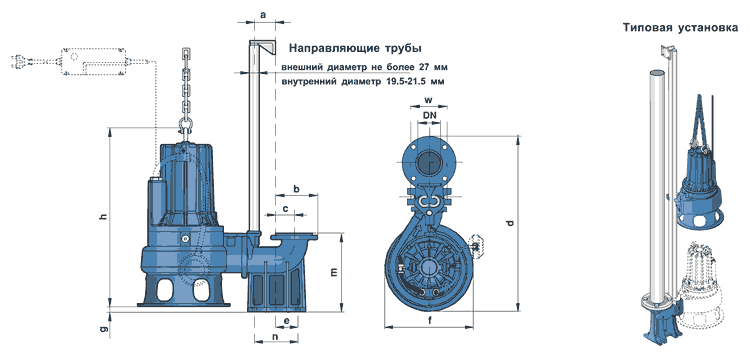

Электронасосы серии PVXC оснащены отведенным назад рабочим колесом, работающим по принципу свободного вихря, следовательно являются пригодными для откачки сточных вод, вод в смеси с грязью, жидкостей содержащих воздух или газ, а также регенерированных и гниющих шламов. Эти насосы особо рекомендуются для установки в канализационных системах, туннелях, котлованах, каналах, подземных гаражах, в колодцах. Будучи полностью изготовлены из чугуна, значительной толщины, эти насосы отличаются чрезвычайной прочностью и устойчивостью к абразивному воздействию, а также долговечностью. Насосы укомплектованы фланцевым нагнетательным патрубком, опорным коленом и направляющими для стационарной установки.

Конструктивные характеристики стационарных насосов серии PVXC
  • КОРПУС НАСОСА, КОРПУС ДВИГАТЕЛЯ И ОПОРНОЕ КОЛЕНО: чугун.
  • ОСНОВАНИЕ: нержавеющая сталь AISI 304.
  • РАБОЧЕЕ КОЛЕСО: чугун.
  • ВЕДУЩИЙ ВАЛ: нержавеющая сталь EN 10088-3 -1.4057.
  • ДВОЙНОЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ: карборунд - видиа - NBR со стороны насоса и уплотнительное кольцо со стороны двигателя. Между ними расположена запорная масляная камера для смазки и охлаждения уплотнения в случае отсутствия воды.
  • ДВИГАТЕЛЬ: погружной, асинхронный, двухполюсный, с непрерывным режимом работы.
  • PVXCm: однофазный 220-240 В - 50 Гц с тепловой защитой, встроенной в обмотку до 1.5 кВт.
  • В однофазных модификациях от 2.2 кВт встроенную тепловую защиту необходимо соединить с катушкой контактора.
  • PVXC: трехфазный 380-415 В - 50 Гц.
  • В трехфазных модификациях в обмотке последовательно установлены три устройства тепловой защиты, которые необходимо соединить с катушкой контактора.
  • ИЗОЛЯЦИЯ: класс F.
  • СТЕПЕНЬ ЗАЩИТЫ: IP 68.
В КОМПЛЕКТ НАСОСОВ СЕРИИ PVXC ВХОДЯТ:
  • Опорное колено
  • Резьбовой напорный контрфланец
  • Опоры для направляющих труб
  • PVXCm (однофазный)
  • Поплавковый выключатель.
  • Кабель электропитания из неопрена “H07 RN-F” длиной 10 метров с литой вилкой Шуко.
  • При мощности от 1.1 до 1.5 кВт электрический пульт с конденсатором и тепловой защитой с ручным перезапуском
  • При мощности 2.2 кВт электрический пульт типа QES 300 MONO.
  • PVXC (трехфазный)
  • Кабель электропитания из неопрена “H07 RN-F” длиной 10 метров.
ИСПОЛНЕНИЕ стационарных насосов серии PVXC ПО ЗАКАЗУ
  • электрический пульт для трехфазных электронасосов
  • двойное напряжение: 230/400 В или 400/690 В
  • однофазные электронасосы без поплавкового выключателя
  • другое напряжение питания или частота 60 Гц
