Насосы Pedrollo 4SR15

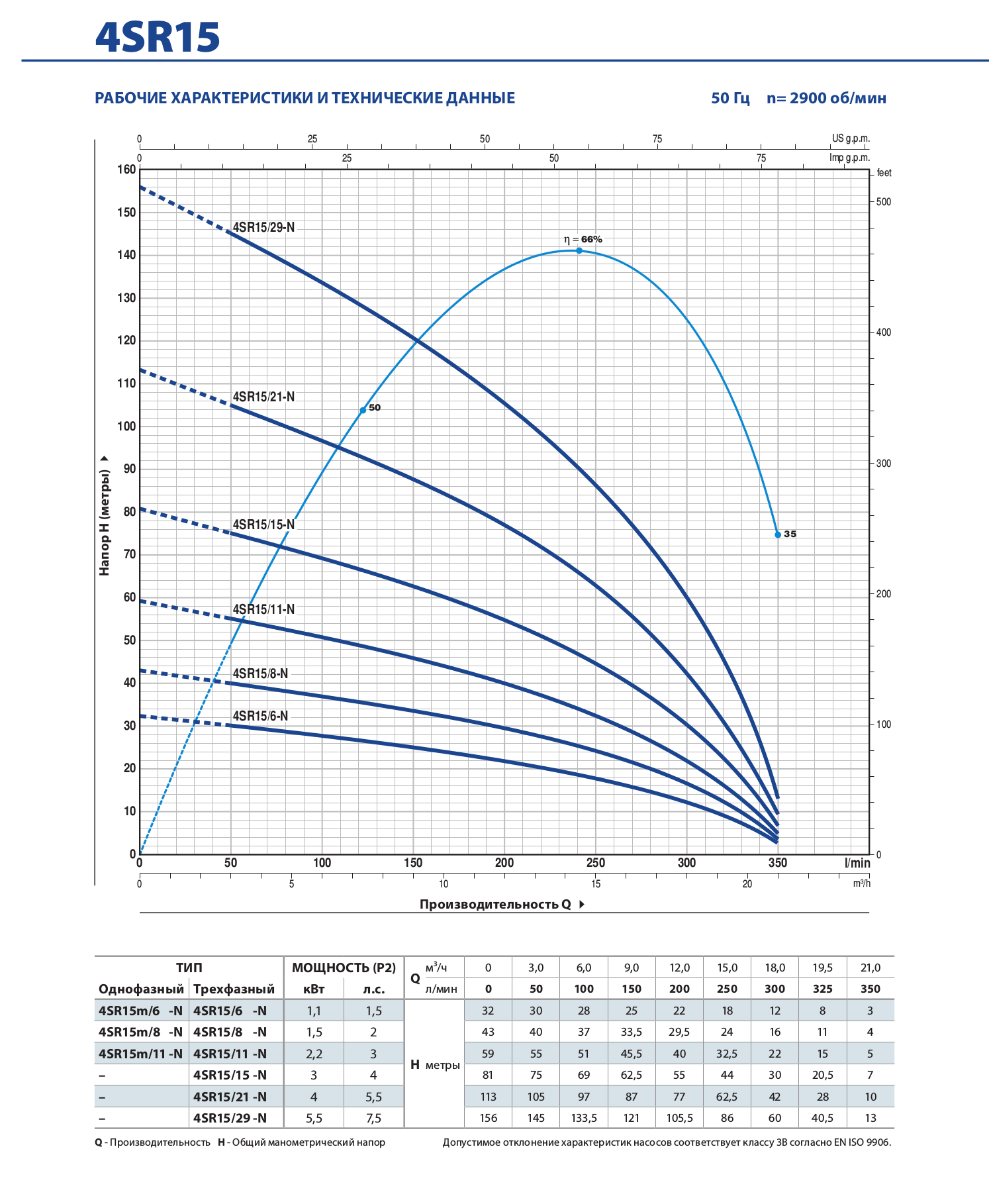

Краткая техническая характеристика насосов серии PEDROLLO 4SR15

подача насоса до 375 л/мин. (22.5 m3/ч)
напор насоса до 150 м
температура жидкости до +30°C
максимальное прохождение
твердых частиц во взвешенном состоянии 150 г/m3
число запусков макс. до 20/час

Особая запатентованная конструкция гидравлической части насоса, комбинация используемых материалов и передняя вставка с осевым движением рабочих колес, обеспечивают надежную защиту насоса от попадания песка и от заклинивания.

Принцип работы насосов серии PEDROLLO 4SR15

Серия 4SR15 включает в себя СКВАЖИННЫЕ МНОГОСТУПЕНЧАТЫЕ ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНОГО ТИПА, предназначенные для постоянного функционирования в погруженном состоянии.

Двигатель подключается к насосу через суппорт, параметры которого соответствуют нормативам NEMA. Принцип функционирования аналогичен принципу функционирования многоступенчатых центробежных насосов. Рабочие колеса, установленные на одном и том же ведущем валу, вращаются внутри лопаточных диффузоров, которые обеспечивают движение жидкости на выходе каждого рабочего колеса по направлению к всасывающему патрубку следующего рабочего колеса. После прохождения через все рабочие колеса, установленные последовательно, жидкость покидает насос через нагнетательный патрубок. Каждое рабочее колесо с соответствующим лопаточным диффузором создают ступень нагнетания, которая, согласно принципу функционирования центробежных насосов, обеспечивает для жидкости перепад давления, который суммируется с перепадами, создаваемыми другими последовательными ступенями.

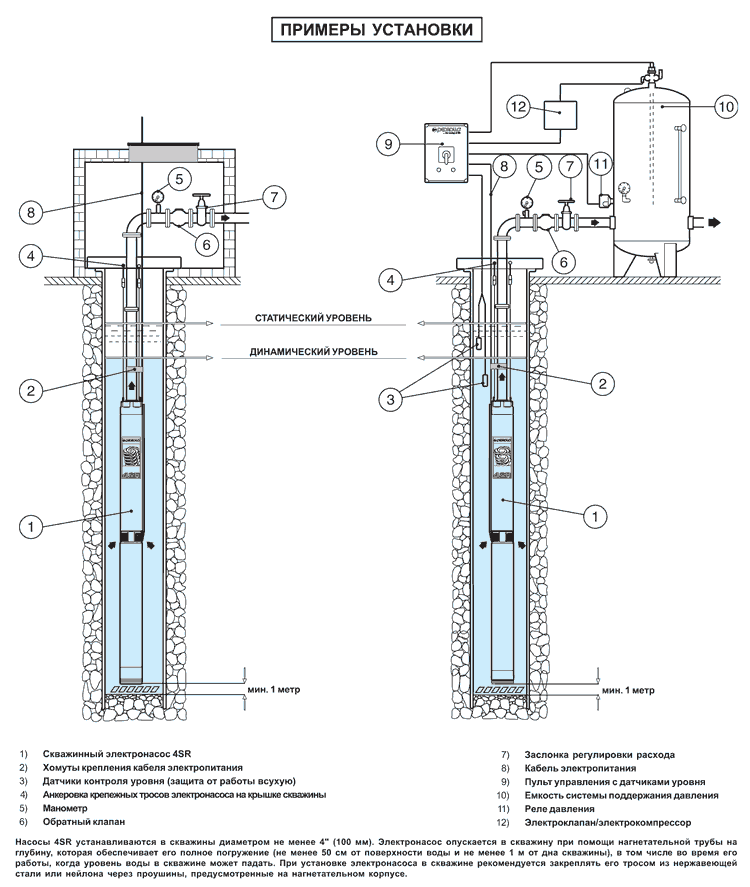

Область применения и установка насосов серии PEDROLLO 4SR15

Насосы данной серии рекомендуются для перекачки чистой воды или жидких тел содержащих не более 150 г/м" песка. Благодаря высокому кпд и их надежности, эти насосы применяются в быту, в промышленности, для автоматической подачи воды совместно с автоматическими агрегатами поддержания давления, для орошения огородов и садов, для моечного оборудования, для увеличения напора и в системах противопожарной безопасности и т.д. Эксплуатация скважинных насосов серии 4SR15 возможна внутри колодцев диаметром не менее 4" (100 мм). Электронасос опускается в колодец посредством нагнетательного трубопровода до глубины, на которой происходит его полное погружение (мин. 50 см от верхнего уровня и не менее 1 метра до дна колодца), даже в процессе функционирования, при котором наблюдается снижение уровня жидкости в колодце. Электронасос может устанавливаться как в вертикальном, так и в горизонтальном положений; когда насос устанавливается в вертикальном положений внутри колодца, рекомендуется в качестве меры предосторожности использовать трос из нержавеющей стали или нейлона, закрепленного через отверстия, специально предусмотренные в нагнетательном корпусе.

Конструктивные характеристики насосов серии PEDROLLO 4SR15

КОРПУС НАСОСА И ОПОРА: нержавеющая сталь AISI 304.
ОБРАТНЫЙ КЛАПАН: нержавеющая сталь AISI 304.
РАБОЧИЕ КОЛЕСА и ДИФФУЗОРЫ: технополимер.
НЕСУЩАЯ КОРОБКА ДИФФУЗОРОВ: нержавеющая сталь AISI 304.
КОЖУХ НАСОСА: нержавеющая сталь AISI 304.
ВАЛ НАСОСА: нержавеющая сталь AISI 304.
ПОДШИПНИКИ НАСОСА: неподвижная часть из специального технополимера, а вращающиеся втулки и вал из нержавеющей стали AISI 316 с покрытием окисью хрома для повышения стойкости к песку.
МУФТА ПРИВОДА: нержавеющая сталь AISI 316L до 2.2 кВт; нержавеющая сталь AISI 304 для более высокой мощности.
КРЕПЕЖНЫЕ ДЕТАЛИ, ФИЛЬТР И ЗАЩИТА КАБЕЛЯ: нержавеющая сталь AISI 304.

ДВИГАТЕЛЬ: электрический погружной 4-дюймовый Pedrollo.
