Погружные дренажные насосы Pedrollo D

Спроектированные для дренажа чистой или слегка загрязненной воды, насосы серии D рекомендуются для хозяйственно-бытового и профессионального применения: осушения затопленных подвальных помещений, опорожнения накопительных баков и резервуаров, для откачивания незагрязненных сточных вод.

Эти насосы отличаются надежностью работы в автоматическом режиме при использовании в стационарном варианте.

Эксплуатационные ограничения

  • Глубина погружения до 5 м (с кабелем электропитания соответствующей длины)
  • Температура жидкости до +40 °C (Температура жидкости до +90 °C кратковременно до 3 минут)
  • Прохождение твердых частиц во взвешенном состоянии до 10 мм
  • Минимальный уровень осушения 17 мм
  • Минимальный уровень погружения при непрерывном режиме работы 220 мм

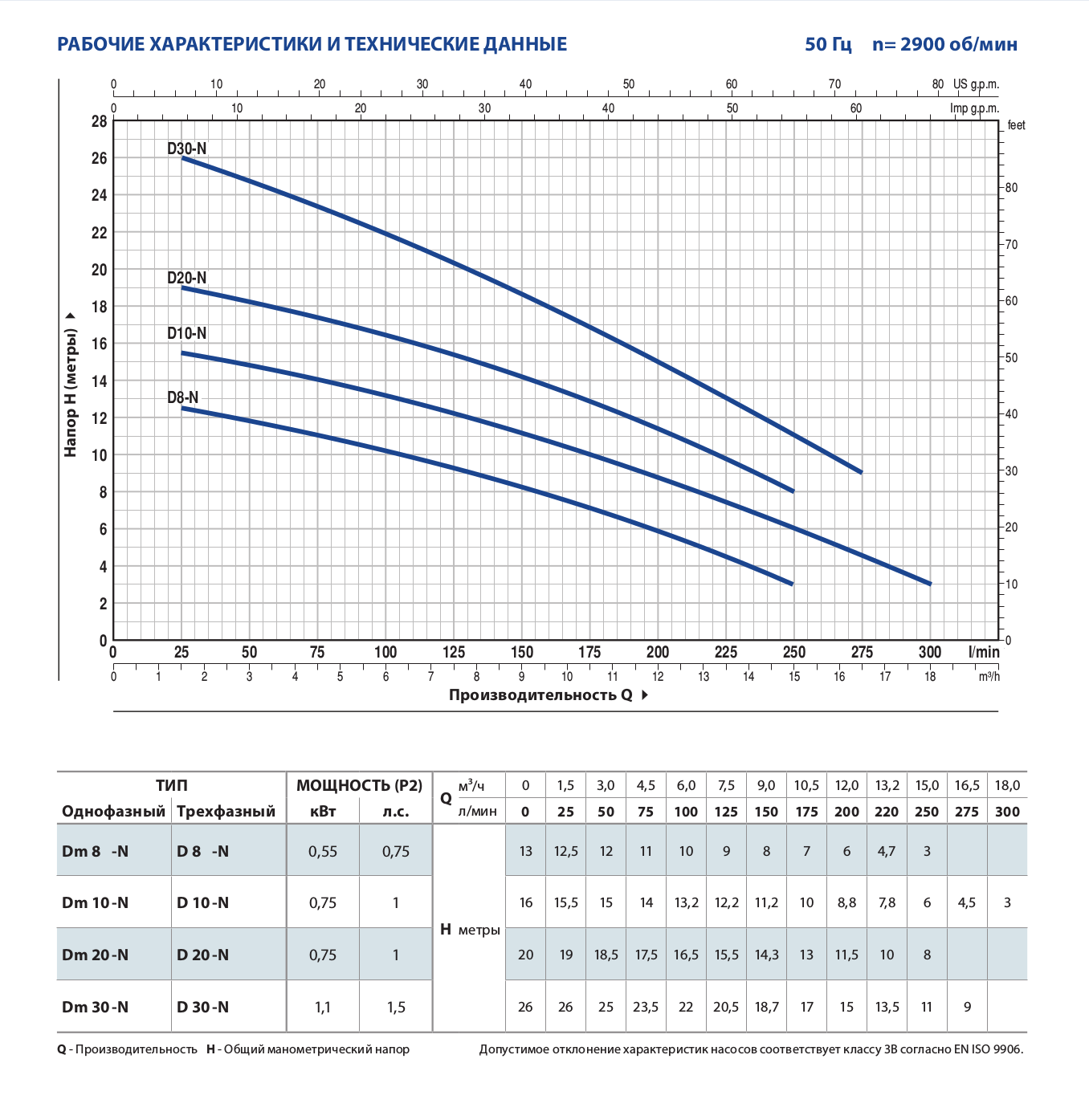

Рабочий диапазон

  • Производительность до 300 л/мин (18 м3/ч)
  • Напор до 26 м

Дренажные электронасосы Pedrollo D

Краткая техническая характеристика дренажных насосов pedrollo D
  • подача насоса до 400 л/мин (24 м3/ч)
  • напор насоса до 27 м
  • температура жидкости до +40°С
  • максимальная глубина применения до 5 м
  • максимальное прохождение твердых частиц во взвешенном состоянии до d=10 мм
  • максимальный уровень опорожнения колодца до 15 мм
Профессиональные погруженные дренажные электронасосы; очень надежны, изготовленные из дорогостоящих материалов, пригодны для непрерывного функционирования в режиме высоких нагрузок.

Принцип работы насосов серии D

Серия насосов Pedrollo D включает в себя ПОГРУЖННЫЕ ДРЕНАЖНЫЕ ЭЛЕКТРОНАСОСЫ, разработанные для функционирования в автоматическом режиме (однофазное исполнение).

 Принцип функционирования аналогичен принципу функционирования центробежных электронасосов pedrollo с одним открытым рабочим колесом. Рабочее колесо, качающееся на ведущем валу, состоит из заднего диска и из лопаток; лопаточная область защищена крышкой корпуса насоса. Через всасывающюю решетку, которая является опорным основанием насоса, жидкость входит во вращающийся лопаточный канал; здесь в процессе радиального движения по направлению от центра к периферии, под действием импульсов, сообщаемых лопатками, жидкость приобретает энергию как в виде давления, так и в виде увеличения скорости потока. На выходе из рабочего колеса жидкость устремляется в спираль, и после пребразования части кинетической энергии в энергию напора, покидает насос через боковой нагнетательный патрубок, предусмотренный в корпусе насоса.

Область применения и установка насосов серии D

Насосы данной серии разработаны для подъема чистой или слегка загрязненной воды, они подходят для профессионального и бытового использования, для осушения затопленных помещений, таких, как подвалы, гаражи, для опорожнения бассейнов и ванн, для откачки канализационных сливов; они отличаются крайней простотой установки и максимальной надежностью при стационарной установке для работы в автоматическом режиме.

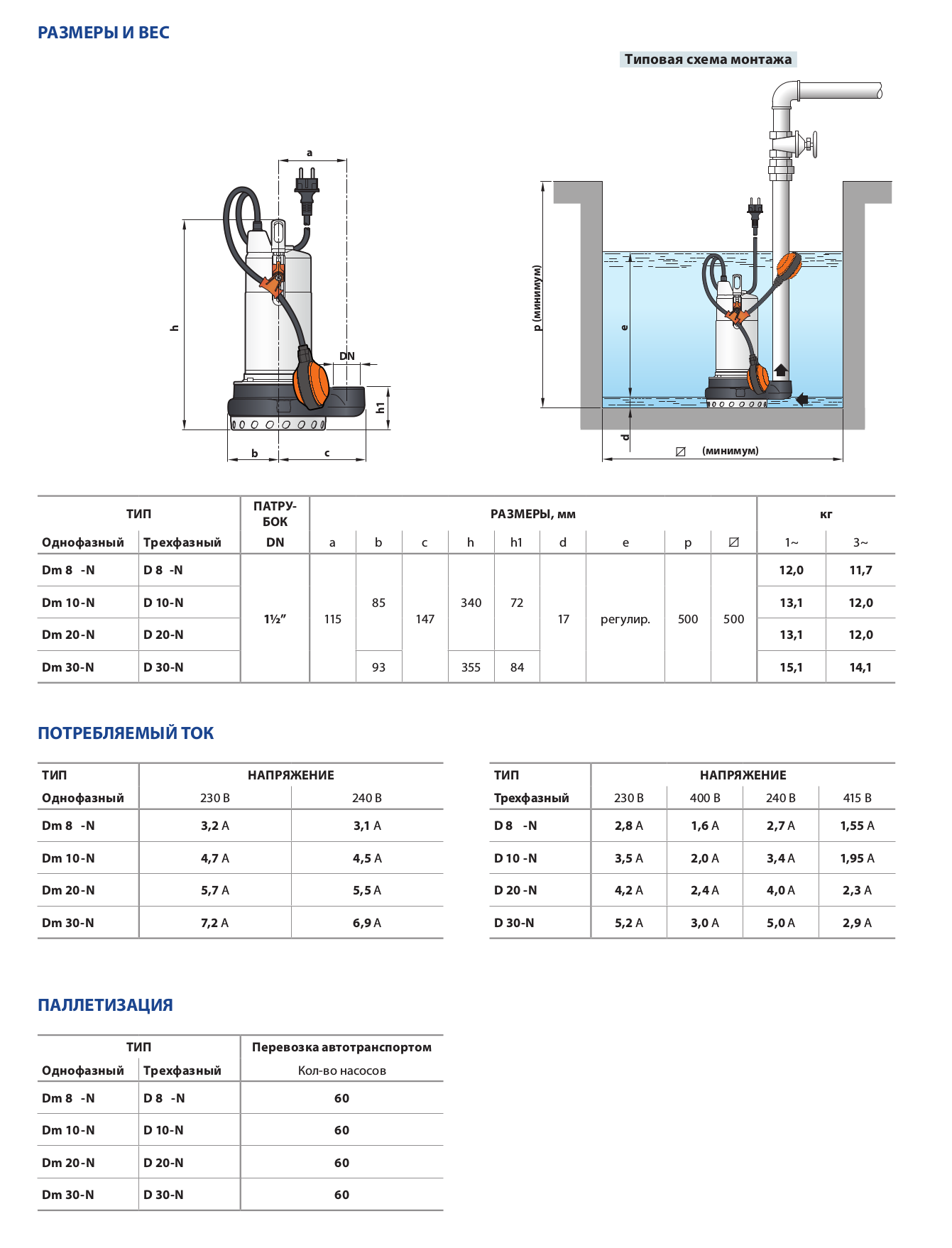

Стационарная установка насоса возможна внутри колодцев с минимальными рекомендуемыми размерами 500x500h500 мм, для обеспечения полного осушения и правильного функционирования автоматической системы с поплавком пуск/остановка. Серийное изготовление такой системы предусмотрено в однофазном исполнении, обеспечивает автоматический запуск электронасоса при достижении регулируемого уровня и его остановку после опорожнения. Установка соответствующего обратного клапана в нагнетательном трубопроводе, позволяет избежать обратного притока жидкости во время остановки насоса.

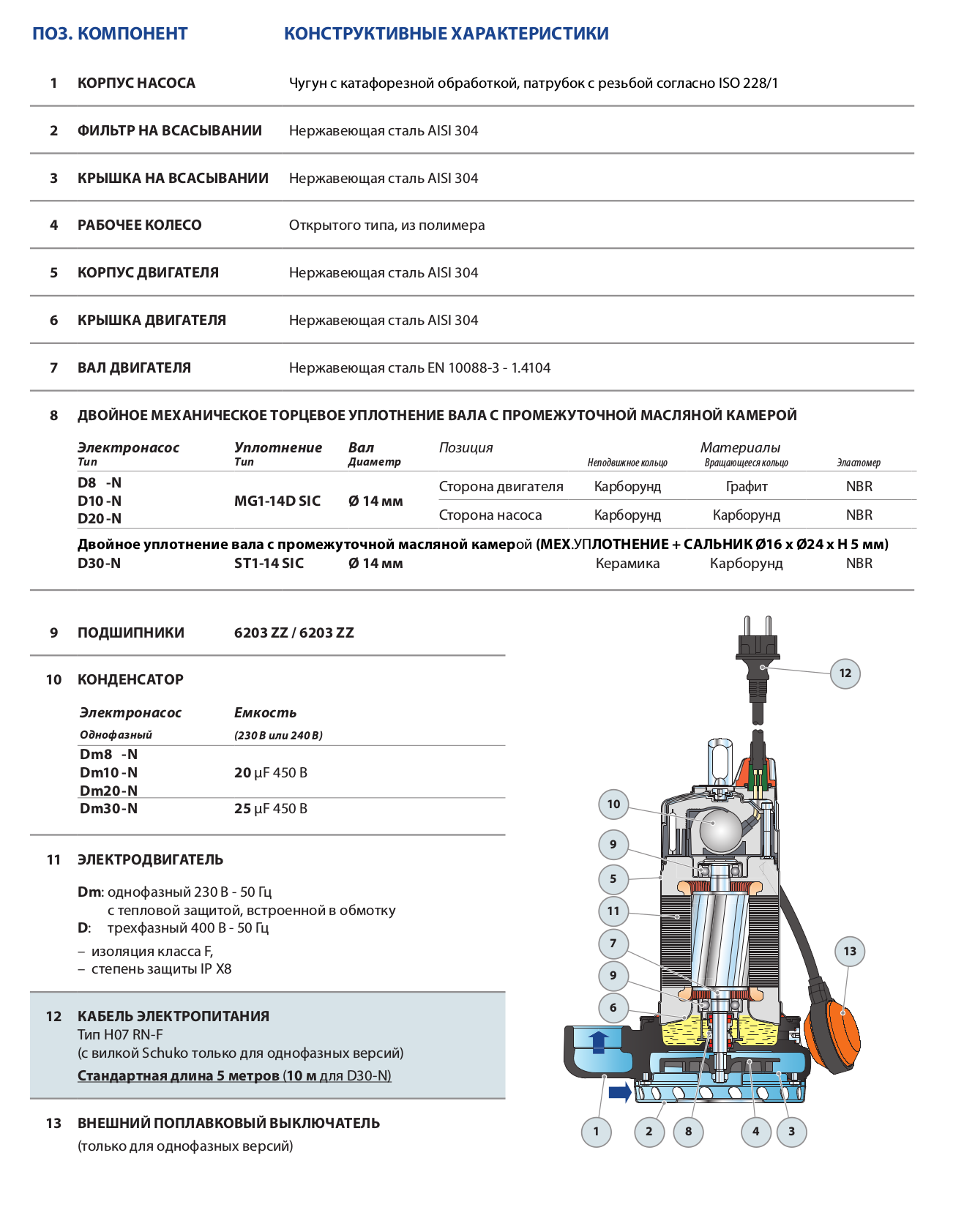

Конструктивные характеристики насосов серии D
  • НАГНЕТАТЕЛЬНЫЙ КОРПУС: чугун, патрубок с резьбой ISO 228/1.
  • КОЖУХ ДВИГАТЕЛЯ: нержавеющая сталь AISI 304.
  • ВСАСЫВАЮЩАЯ РЕШЕТКА: нержавеющая сталь AISI 304.
  • РАБОЧЕЕ КОЛЕСО: открытое, из технополимера, усиленного стекловолокном.
  • ВЕДУЩИЙ ВАЛ: нержавеющая сталь EN 10088-3 - 1.4104.
  • ДВОЙНОЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ: карборунд - NBR со стороны насоса и уплотнительное кольцо со стороны двигателя. Между ними расположена запорная масляная камера для смазки и охлаждения уплотнения в случае отсутствия воды.
  • ДВИГАТЕЛЬ: погружной, асинхронный, с непрерывным режимом работы.
  • Dm: однофазный 220-240 В - 50 Гц с конденсатором и тепловой защитой, встроенной в обмотку.
  • D: трехфазный 380-415 В - 50 Гц.
  • ИЗОЛЯЦИЯ: класс F.
  • СТЕПЕНЬ ЗАЩИТЫ: IP 68.
В КОМПЛЕКТ ЭЛЕКТРОНАСОСА ВХОДЯТ:
Dm (однофазный):
  • Поплавковый выключатель.
  • Кабель электропитания из неопрена “H07 RN-F” длиной 5 метров с литой вилкой Шуко.
D (трехфазный):
  • Кабель электропитания из неопрена “H07 RN-F” длиной 5 метров.
ИСПОЛНЕНИЕ ПО ЗАКАЗУ
  • электронасосы с кабелем электропитания длиной 10 метров.
Примечание. Обязателен при эксплуатации вне помещений в соответствии со стандартом EN 60335-2-41
электрический пульт для трехфазных электронасосов от 1.1 кВт
однофазные электронасосы без поплавкового выключателя
другое напряжение питания или частота 60 Гц
