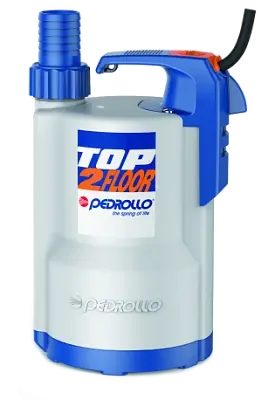

Погружные дренажные насосы Pedrollo TOP FLOOR

Области применения и установка

Серия TOP-FLOOR подходит для дренажа чистой, без абразивных частиц, воды.

Насосы могут откачивать воду до уровня 2 мм, поэтому они предназначены для использования в быту с целью экстренного осушения небольших затопленных помещений, во всех случаях, когда необходима максимальная степень осушения.

Эксплуатационные ограничения

Глубина погружения до 3 м (с кабелем электропитания соответствующей длины)
Температура жидкости до +40 °C (Температура жидкости до +90 °C кратковременно до 3 минут)
Прохождение твердых частиц во взвешенном состоянии до 2 мм
Минимальный уровень осушения 2 мм
Продолжительный режим работы электродвигателя S1

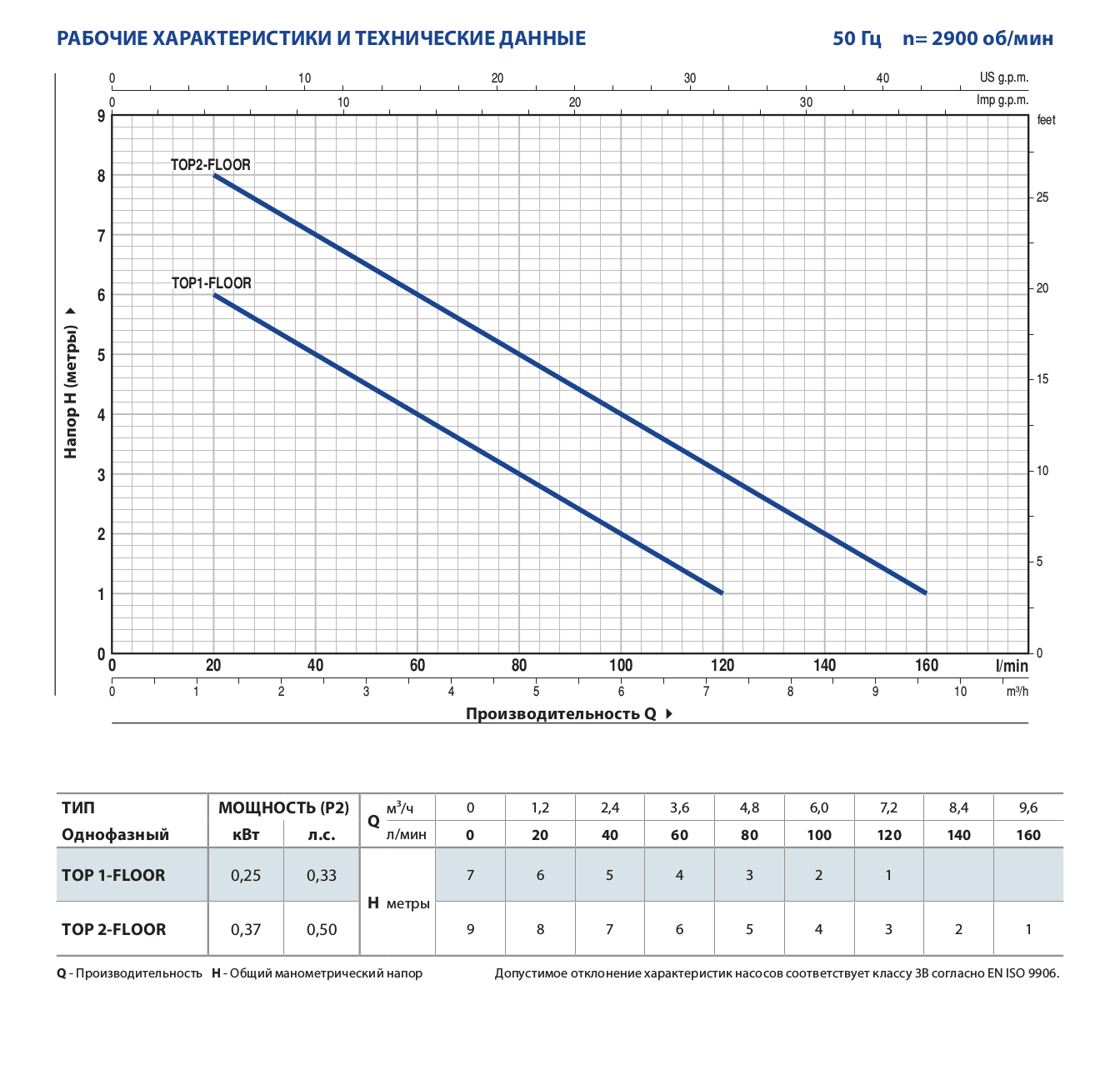

Рабочий диапазон

Производительность до 160 л/мин (9,6 м3/ч)
Напор до 9 м

Дренажные электронасосы Pedrollo TOP FLOOR

Краткая техническая характеристика

подача насоса до 220 л/мин. (13.2 м3/ч)
напор насоса до 9 м
температура жидкости до +40°С (+90°С до 3 мин)
максимальная глубина применения до 3 м
максимальное прохождение твердых частиц во взвешенном состоянии до d=5 мм
максимальный уровень опорожнения колодца до 2 мм

Дренажные электронасосы серии TOP-FLOOR. Данное оборудование подходит для дренажа чистой (без абразивных частиц) воды.

Характеристиками новых электронасосов TOP FLOOR являются: дизайн, технология и новаторские материалы, которые обеспечивают простоту в эксплуатации и безопасность функционирования. Кроме того, особое конструктивное решение электронасоса позволяет обеспечить откачку воды из затопленных небольших помещений и при наводнениях начиная с 2-х мм слоя.

Принцип работы насосов серии TOP Floor

Серия TOP FLOOR включает в себя ПОГРУЖЕННЫЕ ДРЕНАЖНЫЕ ЭЛЕКТРОНАСОСЫ, центробежного типа с открытым рабочим колесом.

Рабочее колесо, качающееся на ведущем валу, состоит из заднего диска и из лопаток. Через всасывающую решетку жидкость входит во вращающийся лопаточный канал; здесь жидкость приобретает радиальное движение по направлению от центра к периферии, в процессе которого приобретает энергию как в виде давления, так и в виде увеличения скорости потока. На выходе из рабочего колеса жидкость устремляется в спираль, после преобразования части кинетической энергии в энергию напора, покидает насос через вертикально установленный патрубок подачи, предусмотреный в нагнетательном корпусе. Достаточное охлаждение двигателя обеспечивается перекачиваемой жидкостью.

Область применения и установка насосов серии TOP Floor

Насосы серии TOP FLOOR рекомендуются для подъема чистой воды без наличия абразивных частиц. Использованные конструктивные решения обеспечивают простоту в эксплуатации и безопасность даже при непрерывном функционировании, благодаря полному охлаждению двигателя, снабженному хорошим запасом мощности и двойному механическому уплотнению. Облегченный демонтаж двигателя и насоса делает простым и удобным техническое обслуживание и ремонт. Благодаря их способности всасывать воду до глубины 2 мм, эти насосы пригодны для использования в чрезвычайных ситуациях в быту, как например, осушение затопленных помещений небольшого объема, и во всех случаях где необходим минимальный уровень осушения.

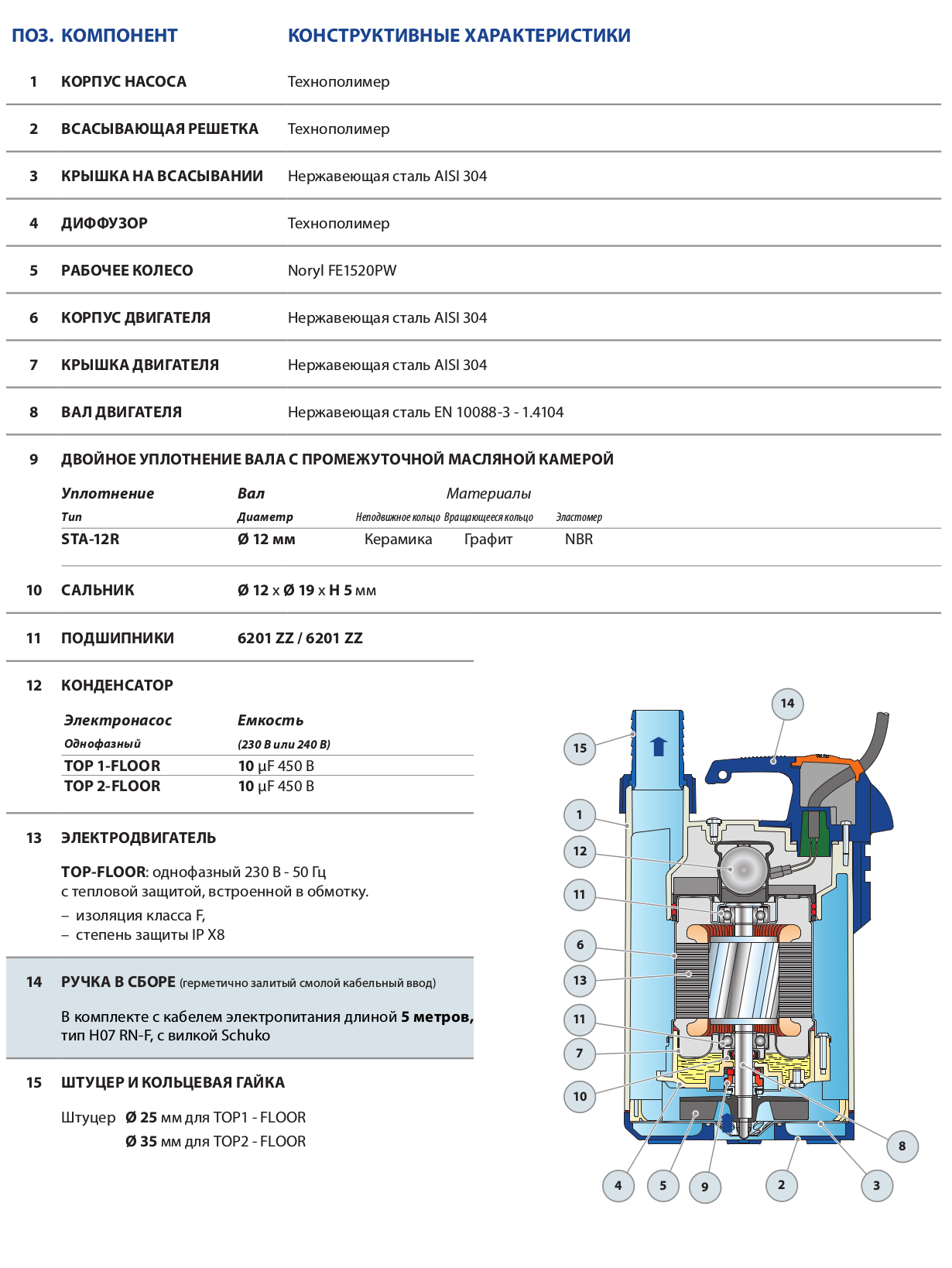

Конструктивные характеристики насосов серии TOP Floor

НАГНЕТАТЕЛЬНЫЙ КОРПУС: технополимер, усиленный стекловолокном, с повышенной стойкостью к ударам и коррозии. Патрубок с резьбой ISO 228/1.
ВСАСЫВАЮЩАЯ РЕШЕТКА: технополимер.
РАБОЧЕЕ КОЛЕСО: открытого типа из технополимера.
КРЫШКА ДВИГАТЕЛЯ: нержавеющая сталь AISI 304.
ВЕДУЩИЙ ВАЛ: нержавеющая сталь EN 10088-3 - 1.4104.
ДВОЙНОЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ: керамика - графит - NBR со стороны насоса и уплотнительное кольцо со стороны двигателя. Между ними расположена запорная масляная камера для смазки и охлаждения уплотнения в случае отсутствия воды.
ДВИГАТЕЛЬ: погружной, асинхронный, однофазный, с непрерывным режимом работы.
TOP-FLOOR: однофазный 220-240 В - 50 Гц с конденсатором и тепловой защитой, встроенной в обмотку.
ИЗОЛЯЦИЯ: класс F.
СТЕПЕНЬ ЗАЩИТЫ: IP 68.
ЗАРЕГИСТРИРОВАННАЯ МОДЕЛЬ № 72765.
