Насосы вихревые Pedrollo PK

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ

КОРПУС НАСОСА: чугун с катафарезной обработкой, патрубки с резьбой согласно ISO 228/1

КРЫШКА ДВИГАТЕЛЯ: И з алюминия с латунной вставкой с антиблокировочной фукцией.
Снижает риск заклинивания рабочего колеса.

РАБОЧЕЕ КОЛЕСО: Латунь, с периферийными радиальными лопатками.

ВЕДУЩИЙ ВАЛ: Нержавеющая сталь EN 10088-3 -1.4104

МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ:

  • PK 60-65-70-80-60MD Керамика - Графит - NBR
  • PK 90 Карбид кальция - Графит - NBR PK100-200-300
  • Графит - Керамика - NBR

ЭЛЕКТРОДВИГАТЕЛЬ: PKm: однофазный 230 В - 50 Гц с тепловой защитой, встроенной в обмотку. PK: трехфазный 230/400 В - 50 Гц

Электронасосы трехфазные оснащены высокопроизводительными двигателями до P2 = 0,55 кВт в классе IE2 и от P2 = 0,60 кВт в классе IE3 (IEC 60034-30-1)

ИЗОЛЯЦИЯ: Класс F
СТЕПЕНЬ ЗАЩИТЫ: IP X4

ОГРАНИЧЕНИЯ ИСПОЛЬЗОВАНИЯ

  • Манометрическая высота всасывания до 8 м
  • Температура жидкости от -10 °C до +60 °C
  • Температура окружающей среды до +40 °C (+45 °C для PK 60)
  • Максимальное давление в корпусе насоса:
    • – 6 Бар в PK 60, PK 60-MD, PK 65
    • – 7 Бар в PK 70, PK 80
    • – 10 Бар в PK 90, PK 100, PK 200, PK 300
  • Непрерывная работа S1

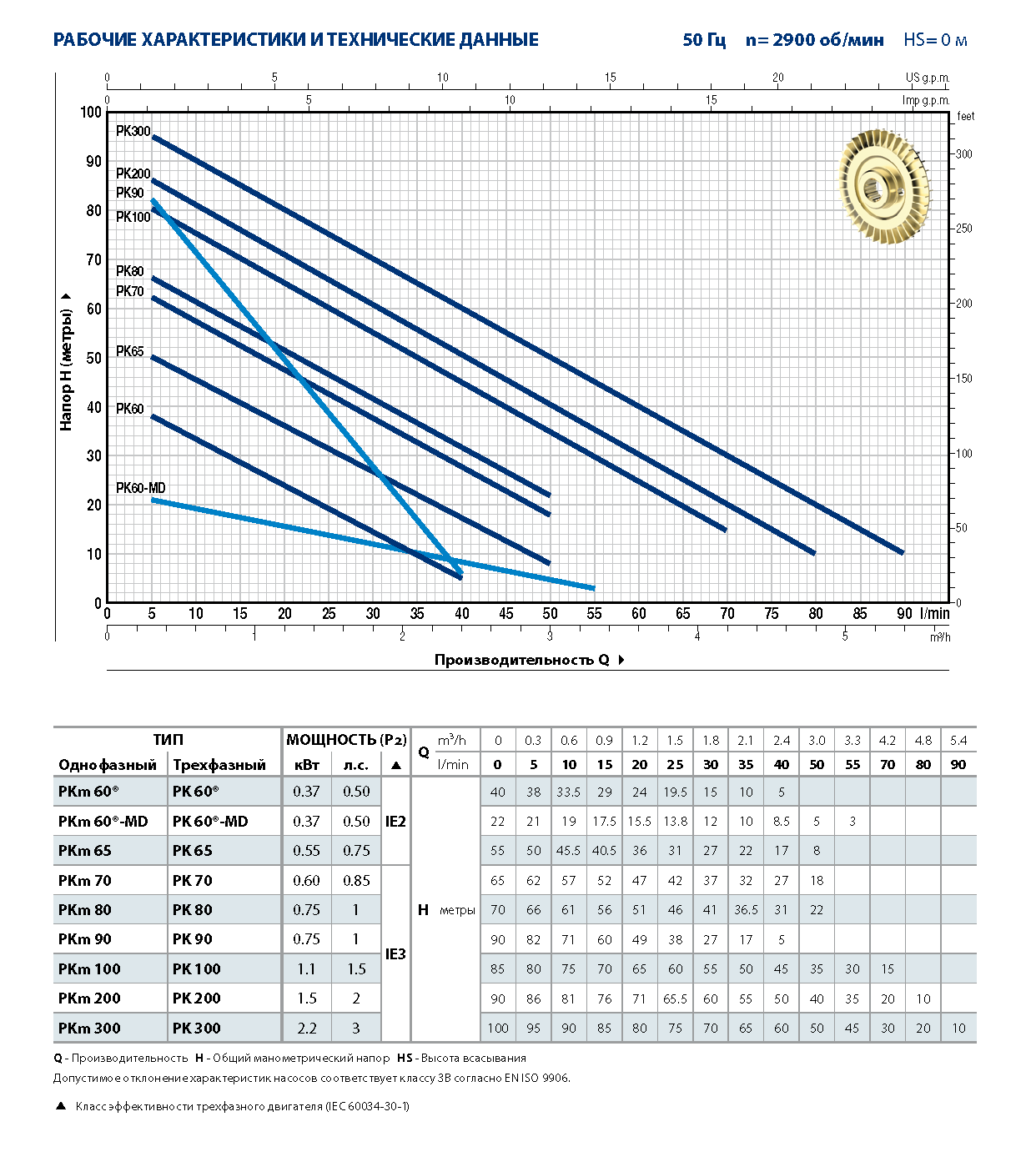

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ВИХРЕВОГО НАСОСА СЕРИИ PK:

  • Подача вихревого насоса - до 90 л/мин
  • Напор насоса вихревого - до 100 м
  • Манометрическая высота всасывания вихревого насоса - до 8 м
  • Температура жидкости до +60°C
  • Максимальная тепература окружающей среды +40°C

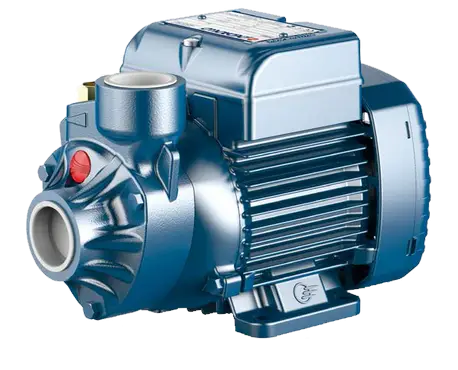

Электронасосы с вихревым рабочим колесом серии PK

Электронасосы серии PK с рабочим колесом вихревого типа рекомендуются для перекачки чистой воды без абразивных частиц и химически неагрессивных жидкостей к материалам, из которых сделан насос.

Благодаря их надежности, простоте в эксплуатации и экономичности, эти насосы нашли свое применение, прежде всего в быту, в частности, для подачи воды совместно с небольшими гидроаккумуляторами для орошения огородов и садов. Установка насоса должна производиться в закрытых помещениях или же в местах, защищенных от атмосферного воздействия.

ПРИНЦИП РАБОТЫ ВИХРЕВЫХ НАСОСОВ СЕРИИ PK:

Серия вихревых насосов РК включает в себя ВИХРЕВЫЕ НАСОСЫ, название которых связано с тем, что на периферии их рабочего колеса имеется большое количество радиальных лопаток, передающих энергию накачиваемой жидкости. Специальный профиль лопаток обеспечивает радиальную рециркуляцию поступающей в вихревой насос жидкости между лопатками рабочего колеса и двойным каналом, расположенным по его обеим сторонам. Так как каждая из многочисленных лопаток участвует в передаче энергии, давление жидкости постепенно возрастает в процессе ее перехода от всасывающего к нагнетательному патрубку; тем самым обеспечивается, с одной стороны, равномерность потока и отсутствие пульсаций, а с другой стороны - высокое давление и крутизна характеристик рабочих кривых. При относительно простой конструкции вихревые насосы серии РК отличает особо тщательно выполненная механическая обработка, позволяющая избежать снижения показателей рабочих характеристик.
Фирма PEDROLLO S.P.A., работающая на рынке вихревых насосов с 1975 года, накопила огромный опыт в области оптимальных конструктивных решений и технологий. Этот опыт, дополняемый усилиями, направленными на полную автоматизацию производственных процессов, обеспечивает фирме мировое лидерство в данной отрасли.

ОБЛАСТЬ ПРИМЕНЕНИЯ И УСТАНОВКА НАСОСА ВИХРЕВОГО СЕРИИ PK:

Насосы данной серии рекомендуются для перекачки чистой воды без наличия абразивных частиц и химически неагрессивных жидкостей. Благодаря их надежности, простоте в эксплуатации и экономичности, эти насосы нашли свое применение прежде всего в быту, в частности, для автоматической подачи воды совместно с небольшими резервуарами-автоматическими агрегатами поддержания давления, для орошения огородов и садов, для компенсации недостаточного давления в водопроводной сети.
Установка насоса должна производиться в закрытых помещениях или же в местах, защищенных от атмосферного воздействия.

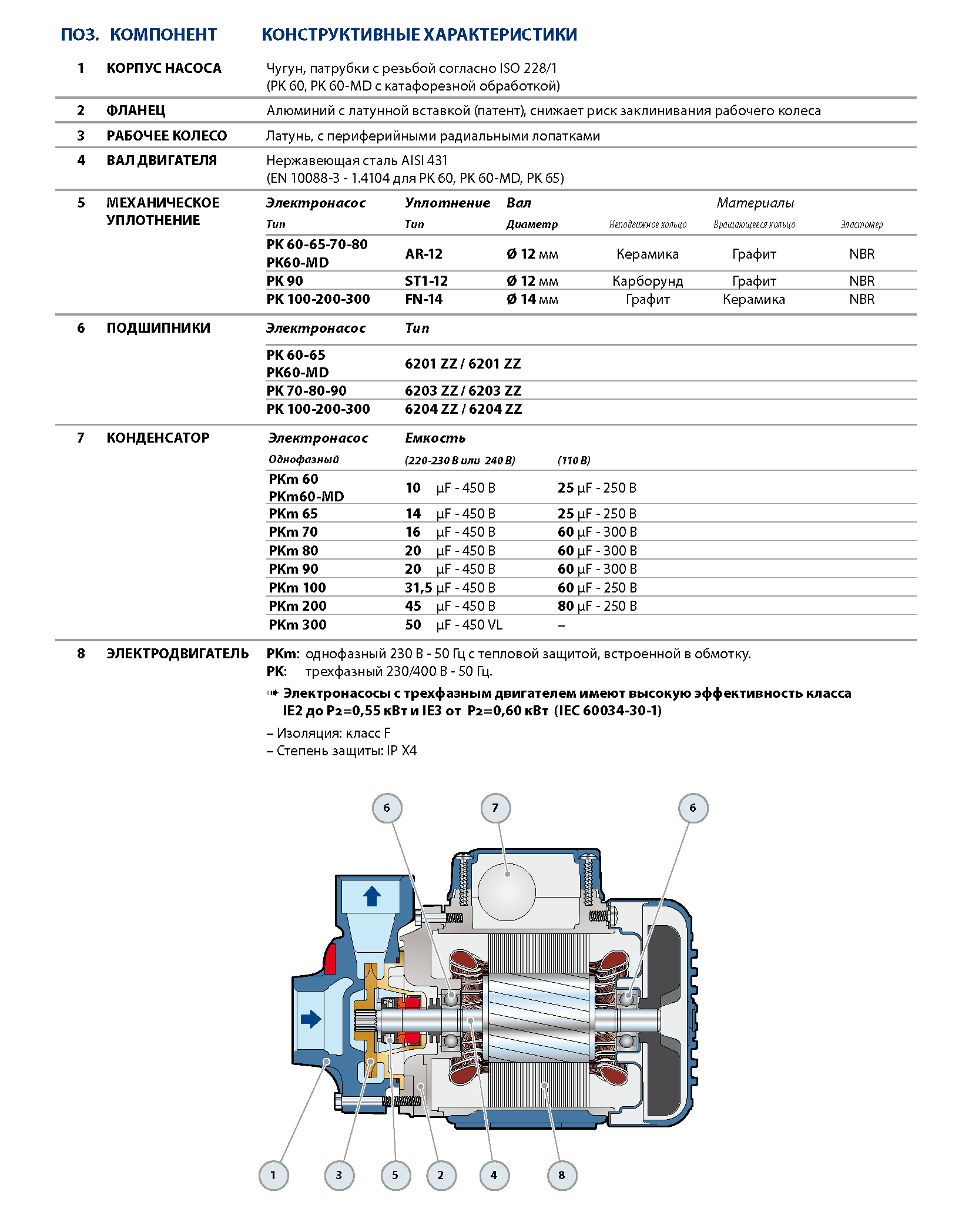

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ ВИХРЕВОГО НАСОСА PEDROLLO СЕРИИ PK:
  • КОРПУС ВИХРЕВОГО НАСОСА: из чугуна, снабжен всасывающим и нагнетательным патрубками с трубной резьбой gas UNI ISO 228-1.
  • ОПОРА ВИХРЕВОГО НАСОСА: из алюминия с латунной (запатентованной) вставкой уменьшает нагрузку возникшую при запуске, из-за возможного блокирования рабочего колеса, когда насос не функционирует длительный период.
  • РАБОЧЕЕ КОЛЕСО НАСОСА: из латуни, с периферийными радиальными лопатками, качающееся на валу.
  • ВЕДУЩИЙ ВАЛ ВИХРЕВОГО НАСОСА: из нержавеющей стали AISI 316 (AISI 416 до 0.75 кВт).
  • МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ НАСОСА: из керамики и графита.
  • ЭЛЕКТРОДВИГАТЕЛЬ ВИХРЕВОГО НАСОСА СЕРИИ PK: Вихревые насосы непосредственно соединены с электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наружной вентиляцией, конструктивного типа "IM D3", пригодный для непрерывной работы.В однофазных двигателях предусмотрено встроенное термозащитное устройство (аварийный выключатель). Трехфазные двигатели должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам.
  • КЛАСС ИЗОЛЯЦИИ ВИХРЕВОГО НАСОСА: F (В до 0.75 кВт).
  • СТЕПЕНЬ ЗАЩИТЫ ВИХРЕВОГО НАСОСА: IP 44 а ИСПОЛНЕНИЕ И ПРАВИЛА БЕЗОПАСНОСТИ в соответствии со стандартами EN60 335-1 (IEC 335-1, CEI 61-150) EN 60034-1 (IEC 31-1, CEI 2-3).
  • ЗАРЕГИСТРИРОВАННАЯ МОДЕЛЬ ВИХРЕВОГО НАСОСА - № 72753.
ИСПОЛНЕНИЕ ПО ЗАКАЗУ:
  • Специальное механическое уплотнение вихревого насоса
  • Другое напряжение питания на насос или частота 60 Гц
