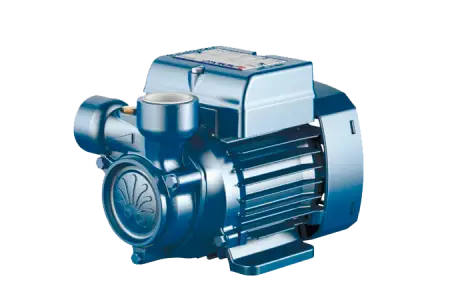

Насосы вихревые Pedrollo PQ

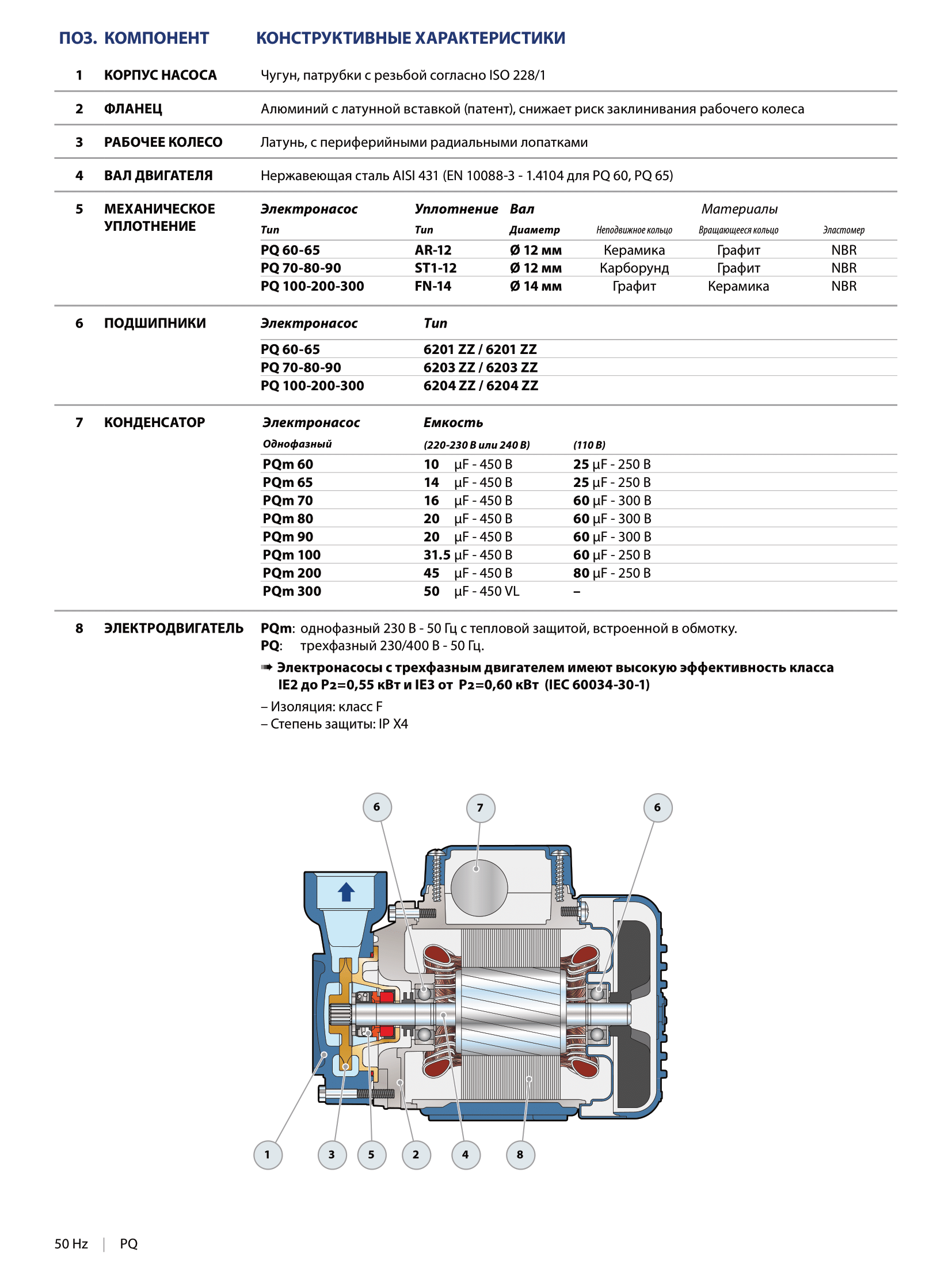

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ

КОРПУС НАСОСА: чугун с катафарезной обработкой, с резьбовыми патрубками ISO 228/1

КРЫШКА ДВИГАТЕЛЯ:Из алюминия с латунной вставкой с антиблокировочнойфункцией.
Предотвращает заклинивание рабочего колеса после длительного простоя.

РАБОЧЕЕ КОЛЕСО: Латунь с периферийными радиальными лопатками.

ВЕДУЩИЙ ВАЛ:Нержавеющая стальAISI 431 (EN 10088-3 -1.4104)

МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ:

  • PQ 60-65 Керамика - Графит - NBR
  • PQ 70, 80, 90 Карбид кальция - Графит - NBR
  • PQ100-200-300 Графит - Керамика - NBR

ЭЛЕКТРОДВИГАТЕЛЬ: PQ m: однофазный 230 В - 50 Гц с тепловой защитой, встроенной в обмотку. PQ : трехфазный 230/400 В - 50 Гц.

Электронасосы с трехфазным двигателем имеют высокую эффективность класса IE2 до Р2 = 0,55 кВт и IE3 от Р2 = 0,6 кВт (IEC 60034-30)

ИЗОЛЯЦИЯ: класс F
СТЕПЕНЬ ЗАЩИТЫ: IP X4.

ОГРАНИЧЕНИЯ ИСПОЛЬЗОВАНИЯ

  • Манометрическая высота всасывания до 8 м
  • Температура жидкости от -10 °C до +90 °C
  • Температура окружающей среды от -10 °C до +40 °C
  • Максимальное давление в корпусе насоса:
    • – 6 Бар в PQ 60, PQ 65
    • – 7 Бар в PQ 70, PQ 80
    • – - 10 Бар в PQ 90, PQ100, PQ 200, PQ300
  • Непрерывная работа S1

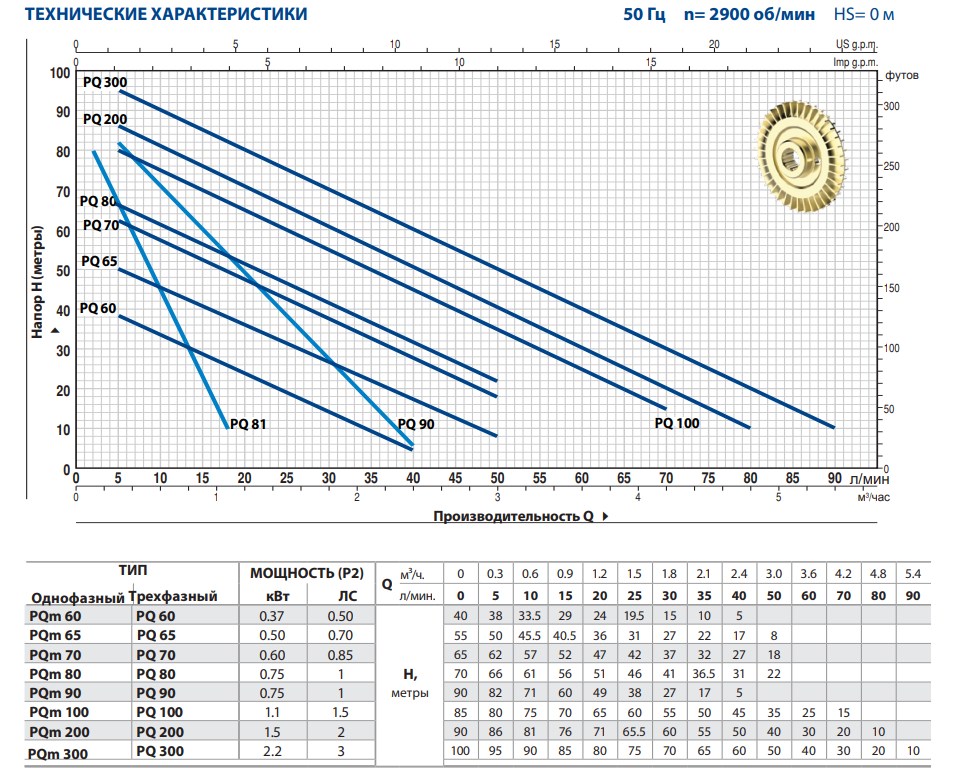

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА НАСОСА СЕРИИ PQ:
  • Подача насоса до 90 л/мин. (5,4 м3/ч)
  • Напор насоса до 100 м
  • Манометрическая высота всасывания насоса до 8 м
  • Температура жидкости до +90°С
  • Максимальная тепература окружающей среды +40°C

Pedrollo PQ - Вихревые электронасосы

Электронасосы серии PQ с рабочим клесом вихревого типа рекомендуются для перекачки чистой воды без абразивных частиц и химически неагрессивных жидкостей к материалам, из которых сделан насос. Гидравлические характеристики этих электронасосов, совместно с их компактностью, позволяют использовать их в промышленных целях и в быту. Установка насоса должна производиться в закрытых помещениях или же в местах, защищенных от атмосферного воздействия.

ПРИНЦИП РАБОТЫ ВИХРЕВЫХ НАСОСОВ СЕРИИ PQ:

Серия насосов PQ включает в себя ВИХРЕВЫЕ ЭЛЕКТРОНАСОСЫ, назначение которых связано с тем, что на периферии их рабочего колеса имеется большое количество радиальных лопаток, передающих энергию накачиваемой жидкости. Специальный профиль лопаток обеспечивает радиальную рециркуляцию поступающей в насос жидкости между лопатками рабочего колеса и двойным каналом, расположенным по его обеим сторонам. Так как каждая из многочисленных лопаток участвует в передаче энергии, давление жидкости постепенно возрастает в процессе ее перехода от всасывающего к нагнетательному патрубку; тем самым обеспечивается, с одной стороны, равномерность потока и отсутствие пульсаций, а с другой стороны - высокое давление и крутизна характеристик рабочих кривых. При относительно простой конструкции насосы серии PQ отличает особо тщательно выполненная механическая обработка, позволяющая избежать снижения рабочих характеристик.
Фирма PEDROLLO S.P.A., работающая на рынке вихревых электронасосов с 1975 года, накопила огромный опыт в области оптимальных конструктивных решений и технологий. Этот опыт, дополняемый усилиями, направленными на полную автоматизацию производственных процессов, обеспечивает фирме мировое лидерство в данной отрасли.

ОБЛАСТЬ ПРИМЕНЕНИЯ И УСТАНОВКА НАСОСА ВИХРЕВОГО СЕРИИ PQ:

Насосы данной серии рекомендуются для перекачки чистой воды без наличия абразивных частиц и химически не агрессивных жидкостей.

Гидравлические характеристики этих электронасосов, совместно с их компактностью и прочностью, позволяют использовать их в промышленных целях и допускают установку в условиях, в которых функционирование насосов другого типа было бы невозможным.

Установка насоса должна производиться в закрытых помещениях или же в местах, защищенных от атмосферного воздействия.

ГАРАНТИЯ НА НАСОС 2 ГОДА в соответствии с общими условиями продажи

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ НАСОСА серии PQ:
  • КОРПУС НАСОСА: из чугуна, снабжен всасывающим и нагнетательным патрубками с трубной резьбой gas UNI ISO 228-1.
  • ОПОРА насоса: из алюминия с латунной (патент № 1289150) вставкой уменьшает нагрузку возникшую при запуске, из-за возможного блокирования рабочего колеса, когда насос не функционирует длительный период.
  • РАБОЧЕЕ КОЛЕСО НАСОСА: ИЗ ЛАТУНИ.
  • ВЕДУЩИЙ ВАЛ НАСОСА: из нержавеющей стали AISI 430 F(AISI 416 до 0.50 кВт).
  • МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ НАСОСА: из керамики и графита.
  • ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА: насосы непосредственно соединены с электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наружной вентиляцией, конструктивного типа "IM D3", пригодный для непрерывной работы.
  • В однофазных двигателях насоса предусмотрено встроенное термозащитное устройство (аварийный выключатель).
  • Трехфазные двигатели насоса должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам.
  • КЛАСС ИЗОЛЯЦИИ НАСОСА: F (В до 0.75 кВт).
  • СТЕПЕНЬ ЗАЩИТЫ НАСОСА IP 44 (IP 55 для PQ 3000)
  • ЗАРЕГИСТРИРОВАННАЯ МОДЕЛЬ НАСОСА № 72753
Исполнение по заказу:
  • вал насоса из нержавеющей стали EN 10088-3-1.4401 (AISI 316)
  • специальное механическое уплотнение насоса
  • степень защиты насоса IP 55
  • другое напряжение питания или частота 60 Гц
