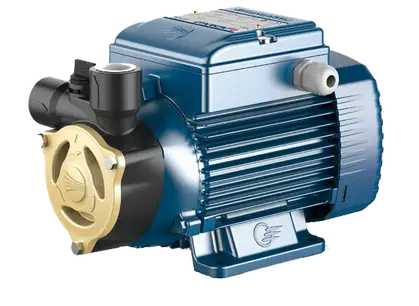

Насосы вихревые Pedrollo PQA

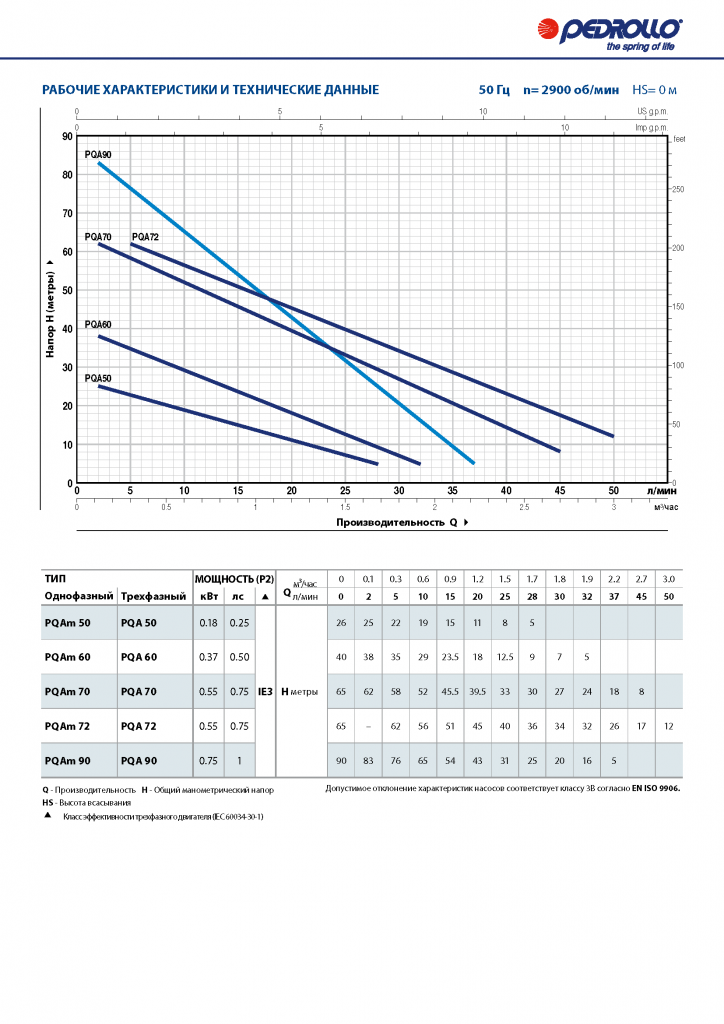

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКАНАСОСА СЕРИИ PQA:
  • Подача насоса до 50 л/мин. (3 m3/ч)
  • Напор насоса до 90 м
  • Манометрическая высота всасывания насоса до 8 м
  • Температура жидкости до +90°C
  • Максимальная тепература окружающей среды до +40°C

Эксплуатационные ограничения

  • Манометрическая высота всасывания до 8 м
  • Температура жидкости от -10 °C до +90 °C
  • Температура окружающей среды от -10 °C до +40 °C
    (+45 °C для PQA 50-60)
  • Максимальное давление в корпусе насоса 10 бар
  • Продолжительный режим работы электродвигателя S1

Вихревые насосы серии Pedrollo PQA.

Насосы PQA рекомендуются для перекачивания чистой воды без абразивных частиц и жидкостей, которые не являются химически агрессивными по отношению к материалам, из которых изготовлен насос. Конструкция корпуса насоса из PPS и латуни защищает от образования ржавчины и окисления. Изза этих характеристик эти насосы подходят для использования в промышленных приложениях, таких как охлаждение, кондиционирование воздуха, прачечные и т. д.

Установка должна проводиться в хорошо вентилируемых закрытых помещениях или в любом случае защищена от непогоды.

Конструкция корпуса Pedrollo PQA моделей из полимера RYTON и латуни гарантирует защиту от образования ржавчины и окисления.

ОПИСАНИЕ НАСОСА СЕРИИ PQA:

Электронасос для промышленных целей с вихревым рабочим колесом имеющим запатентованную систему с противозаклинивающими вставками.

ПРИНЦИП РАБОТЫ НАСОСА:

Серия PQA включает в себя ВИХРЕВОЙ ЭЛЕКТРОНАСОС, назначение которого связано с тем, что на периферии его рабочего колеса имеется большое количество радиальных лопаток, передающих энергию накачиваемой жидкости. Специальный профиль лопаток обеспечивает радиальную рециркуляцию поступающей в насос жидкости между лопатками рабочего колеса и двойным каналом, расположенным по его обеим сторонам. Так как каждая из многочисленных лопаток участвует в передаче энергии, давление жидкости постепенно возрастает в процессе ее перехода от всасывающего к нагнетательному патрубку; тем самым обеспечивается, с одной стороны, равномерность потока и отсутствие пульсаций, а с другой стороны - высокое давление и крутизна характеристик рабочих кривых. При относительно простой конструкции насос серии PQA отличает особо тщательно выполненная механическая обработка, позволяющая избежать ухудшения рабочих характеристик.

Фирма PEDROLLO S.P.A., работающая на рынке вихревых электронасосов с 1975 года, накопила огромный опыт в области оптимальных конструктивных решений и технологий. Этот опыт, дополняемый усилиями, направленными на полную автоматизацию производственных процессов, обеспечивает фирме мировое лидерство в данной отрасли.

ОБЛАСТЬ ПРИМЕНЕНИЯ И УСТАНОВКА НАСОСА СЕРИИ PQA:

Насос данной серии рекомендуется для перекачки чистой воды без наличия абразивных частиц и химически неагрессивных жидкостей. Гидравлические характеристики этого электронасоса, совместно с его компактностью и прочностью, могут использоваться в промышленных целях, для охлаждения, кондиционирования, оборудовании для глаженья, электропитания котлов и т.д.

Установка насоса должна производиться в закрытых помещениях или же в местах, защищенных от атмосферного воздействия

ГАРАНТИЯ 2 ГОДА в соответствии с общими условиями продажи

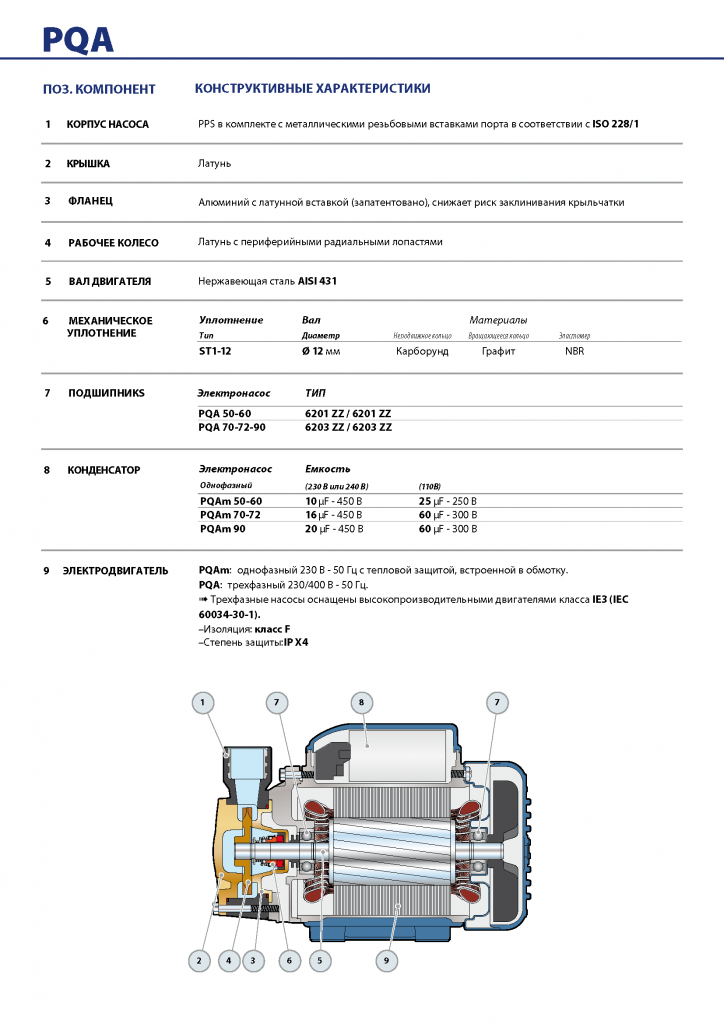

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ НАСОСА СЕРИИ PQA:
  • КОРПУС НАСОСА из чугуна, снабжен всасывающим и нагнетательным патрубками с трубной резьбой gas UNI ISO 228-1.
  • КРЫШКА КОРПУСА НАСОСА из латуни.
  • ОПОРА насоса из алюминия с латунной (патент № 1289150) вставкой уменьшает нагрузку возникшую при запуске, из-за возможного блокирования рабочего колеса, когда насос не функционирует длительный период.
  • РАБОЧЕЕ КОЛЕСО НАСОСА ИЗ ЛАТУНИ.
  • ВЕДУЩИЙ ВАЛ НАСОСА из нержавеющей стали AISI 430 F.
  • МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ НАСОСА из керамики и графита.
  • ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА: насос непосредственно соединен с электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наружной вентиляцией, конструктивного типа "IM D3", пригодный для непрерывной работы.
  • В однофазных насосных двигателях предусмотрено встроенное термозащитное устройство (аварийный выключатель).
  • Трехфазные насосные двигатели должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам.
  • КЛАСС ИЗОЛЯЦИИ НАСОСА В.
  • СТЕПЕНЬ ЗАЩИТЫ НАСОСА IP 44.
  • ЗАРЕГИСТРИРОВАННАЯ МОДЕЛЬ НАСОСА СЕРИИ PQA
Исполнение насоса по заказу:
  • вал насоса из нержавеющей стали EN 10088-3-1.4401 (AISI 316)
  • специальное механическое уплотнение насоса
  • степень защиты насоса IP 55
  • другое напряжение питания или частота 60 Гц
