Самовсасывающие насосы Pedrollo

Эксплуатационные ограничения

  • Манометрическая высота всасывания до 9 м
  • Температура жидкости от -10 °C до +90 °C
  • Температура дизельного топлива до +55°C
  • Температура окружающей среды от до +40 °C
  • Максимальное давление в корпусе насоса 6 бар
  • Продолжительный режим работы электродвигателя S1

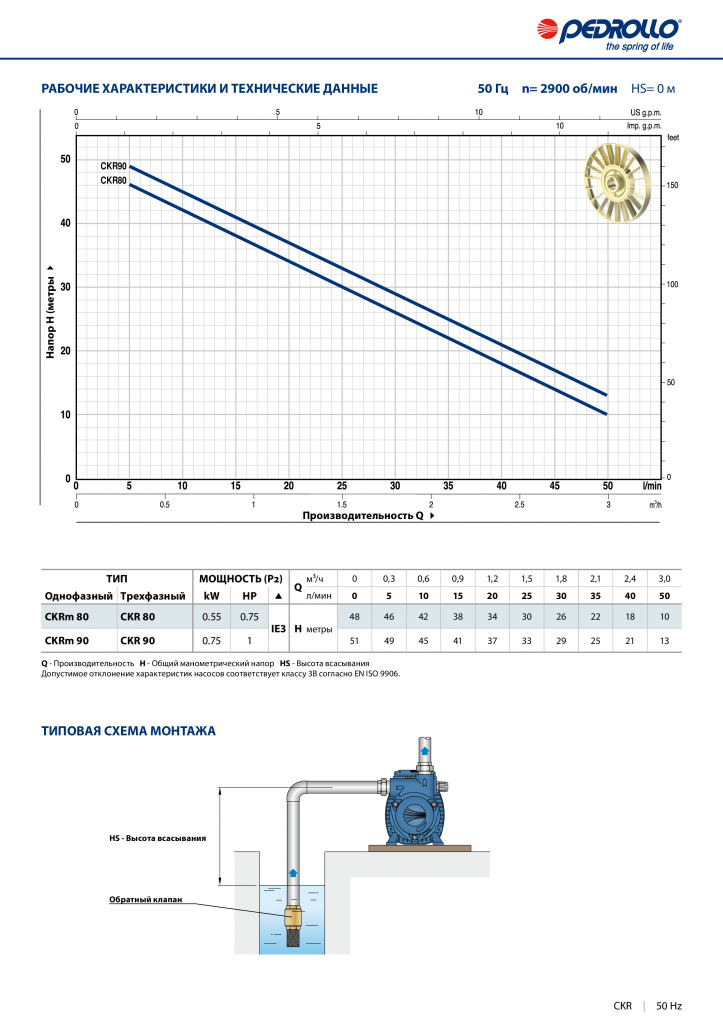

Рабочий диапазон

  • Производительность до 50 л/мин (3 м3/ч)
  • Напор до 51 м

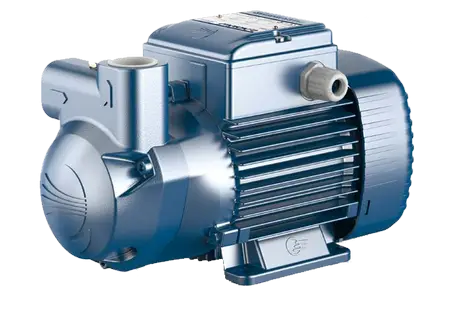

Pedrollo СК - Самовсасывающие жидкостно-кольцевые электронасосы

Самовсасывающие жидкостно-кольцевые насосы Pedrollo серии CK

Рекомендуются для перекачивания дизельного топлива, чистой, без абразивных частиц, воды и жидкостей, химически неагрессивных по отношению к конструкционным материалам насоса.

Благодаря особому принципу работы, их применение является удачным решением в тех случаях, когда необходим компактный самовсасывающий насос, или же при нестабильном потоке перекачиваемой жидкости и содержании в ней повышенного количества воздуха.

Установка насоса должна производиться в закрытых помещениях или в местах, защищенных от непогоды.

ПРИНЦИП РАБОТЫ НАСОСА СЕРИИ CK:

Серия СК включает в себя САМОВСАСЫВАЮЩИЕ ЖИДКОСТНО-КОЛЬЦЕВЫЕ ЭЛЕКТРОНАСОСЫ. Рабочее колесо, которое имеет многочисленные радиальные лопатки, помещено внутри корпуса насоса, в котором имеются впускные зазоры всасывающих и нагнетающих каналов; опора закрывает корпус насоса с задней стороны. Таким образом лопатки рабочего колеса оказываются заключенными между двумя тщательно обработанными стенками корпуса насоса. В процессе функционирования рабочее колесо обеспечивает центробежное движение воды по направлению к периферии; вода приобретает энергию и создает тем самым жидкостное кольцо, вращающееся вместе с самим рабочим колесом. Каждый сектор, заключенный между двумя смежными радиальными лопатками, выполняет накачивание, создавая разряжение и давление соответственно в каналах всасывания и нагнетания, в процессе быстрого прохождения впускных зазоров специального профиля. При первом запуске достаточно заполнить водой корпус насоса, после чего образуется жидкостное кольцо и, как следствие, создается разрежение, необходимое для самовсасывания. Воздух, присутствующий во всасывающем трубопроводе, выталкивается на этапе нагнетания; образовавшийся таким образом вакуум приведет к подъему уровня воды во всасывающем трубопроводе, вызывая тем самым самовсасывание.

ОБЛАСТЬ ПРИМЕНЕНИЯ И УСТАНОВКА НАСОСА:

Насосы данной серии рекомендуются для перекачки солярки, мазута и чистой воды без наличия абразивных частиц и химически неагрессивных жидкостей. Благодаря особому принципу работы их установка может быть удачным решением в тех случаях, когда необходим компактный самовсасывающий насос, и когда поток жидкости недостаточен, нерегулярен или смешан с воздухом.

Нормальное функционирование насосов гарантировано также в следующих проблематичных случаях:
- необходимо всасывать летучие или пенистые жидкости;
- перекачиваемая жидкость смешана с газом;
- требуется полная гарантия повторного включения, или тогда, когда самопроизвольное выключение недопустимо.

 Установка насоса должна производиться в местах, защищенных от атмосферного воздействия.
ГАРАНТИЯ НА НАСОСЫ СЕРИИ CK 2 ГОДА в соответствии с общими условиями продажи

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ НАСОСА СЕРИИ CK:
  • КОРПУС НАСОСА: чугун, снабжен всасывающим и нагнетательным патрубками с трубной резьбой gas UNI ISO 228-1.
  • ОПОРА насоса: из алюминия с латунной (запатентованной) вставкой уменьшает нагрузку возникшую при запуске, из-за возможного блокирования рабочего колеса, когда насос не функционирует длительный период.
  • РАБОЧЕЕ КОЛЕСО НАСОСА: ИЗ ЛАТУНИ, с открытыми радиальными лопатками.
  • ВЕДУЩИЙ ВАЛ НАСОСА: из нержавеющей стали AISI 416.
  • МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ НАСОСА: ИЗ ВИТОНА.
  • ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА: насосы непосредственно соединены с электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наружной вентиляцией, конструктивного типа "1М ВЗ", пригодный для непрерывной работы. Класс изоляции В.
  • В однофазных двигателях: предусмотрено встроенное термозащитное устройство (аварийный выключатель).
  • Трехфазные двигатели должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам.
  • СТЕПЕНЬ ЗАЩИТЫ НАСОСА: IP 44
  • ИСПОЛНЕНИЕ И ПРАВИЛА БЕЗОПАСНОСТИ НАСОСА: в соответствии со стандартами EN60 335-1 (IEC 335-1, CEI 61-150) EN 60034- 1 (IEC 34-1, CEI 2-3).

Патенты - Марки - Модели

  • Фланец: патент No IT1243605
  • CK 80-E/90-E Зарегистрированная ЕС модель No 342159-0008

Исполнение и правила безопасности

EN 60335-1 IEC 60335-1 CEI 61-150
EN 60034-1 IEC 60034-1 CEI 2-3

Исполнение по заказу

  • Специальное механическое уплотнение
  • Другие напряжения питания или частота 60 Гц для CK 80-E, CK 90-E
  • Степень защиты IP X5 для CK 80-E, CK 90-E

Сертификаты

Сертифицированная система менеджмента DNV
ISO 9001: Система менеджмента качества
ISO 14001: Экологический менеджмент

Гарантия

2 года
