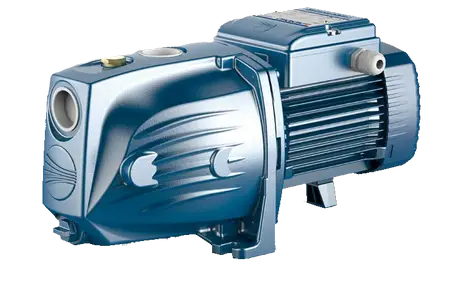

Самовсасывающие насосы Pedrollo JSW 3

Эксплуатационные ограничения

  • Манометрическая высота всасывания до 9 м (HS)
  • Температура жидкости от -10 °C до +40 °C
  • Температура окружающей среды до +40 °C
  • Максимальное давление в корпусе насоса 10 бар
  • Продолжительный режим работы электродвигателя S1

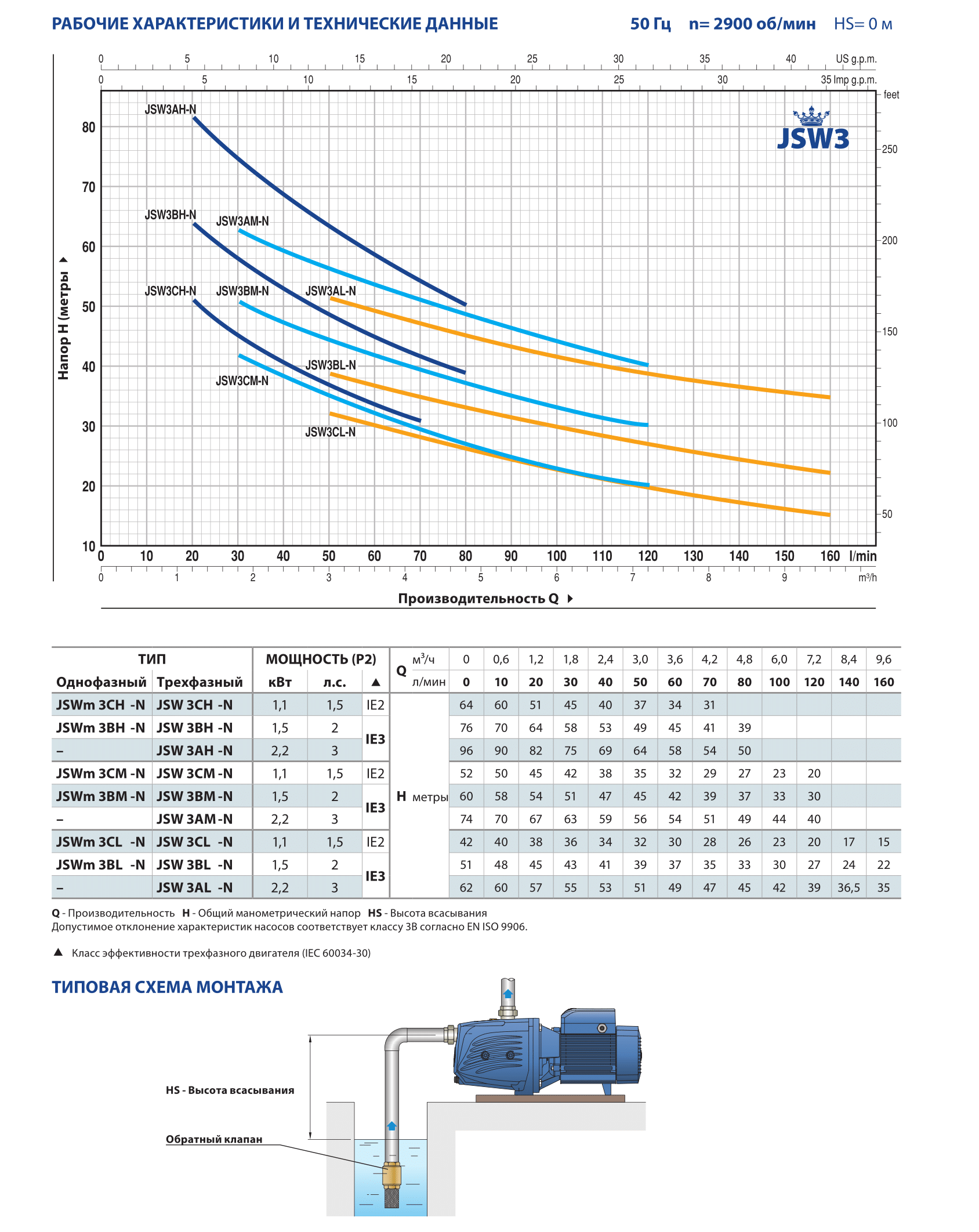

Рабочий диапазон

  • Производительность до 160 л/мин (9,6 м3/ч)
  • Напор до 96 м

Pedrollo JSW 3 - Самовсасывающие электронасосы с рабочим колесом из нерж.стали

Самовсасывающих электронасосов Pedrollo с рабочим колесом из латуни серии JSW 3.

Рекомендуются для перекачивания чистой воды и жидкостей, химически неагрессивных по отношению к конструкционным материалам насоса.

Самовсасывающие насосы JSW спроектированы для перекачки воды даже при содержании в ней повышенного количества воздуха. Благодаря своей надежности и простоте эксплуатации, эти насосы рекомендуются к применению в бытовом секторе, в частности, в сочетании с гидроаккумуляторами, для подачи воды, для орошения садов и огородов и т.д.

Установка насоса должна производиться в закрытых помещениях или в местах, защищенных от непогоды.

ПРИНЦИП РАБОТЫ НАСОСОВ СЕРИИ Pedrollo JSW 3:

Серия JSW включает в себя САМОВСАСЫВАЮЩИЕ ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНОГО ТИПА. Эффект самовсасывания достигается благодаря эжектору, установленному в корпусе насоса. Только часть общей подачи жидкости, выработанной рабочим колесом закрытого центробежного типа, направляется в нагнетательный патрубок; оставшаяся часть рециркулируется посредством эжектора, который, будучи соединен с камерой всасывания, создает в ней разрежение, необходимое для самовсасывания. При первом запуске достаточно заполнить водой корпус насоса. Заполнять всасывающий трубопровод и удалять возможно присутствующие воздушные пробки нет необходимости. В момент запуска вода, содержащаяся в корпусе, циркулируя через эжектор, переместит воздух из камеры всасывания в нагнетательную камеру, выталкивая его через выходной трубопровод. Образовавшийся таким образом вакуум приведет к подъему уровня воды во всасывающем трубопроводе, вызывая явление самовсасывания.
Постоянное функционирование системы самовсасывания делает такие насосы практически нечувствительными к присутствию (даже значительному) воздуха в накачиваемой жидкости.

ОБЛАСТЬ ПРИМЕНЕНИЯ И УСТАНОВКА НАСОСОВ СЕРИИ Pedrollo JSW 3:

Насосы серии pedrollo JSW рекомендуются для перекачки чистой воды и химически неагрессивных жидкостей.Благодаря их надежности, простоте в эксплуатации и экономичности, эти насосы могут с успехом применяться в быту и в промышленности, в частности, для автоматической подачи воды совместно с резервуарами-автоматическими агрегатами поддержания давления, для орошения огородов, садов и т.д.
Установка насоса должна производиться в местах, защищенных от атмосферного воздействия.
Примечание. Рекомендуется в любом случае устанавливать донный клапан, или обратный клапан, на всасывающем патрубке.
ГАРАНТИЯ НА НАСОСЫ СЕРИИ Pedrollo JSW3 2 ГОДА в соответствии с общими условиями продажи

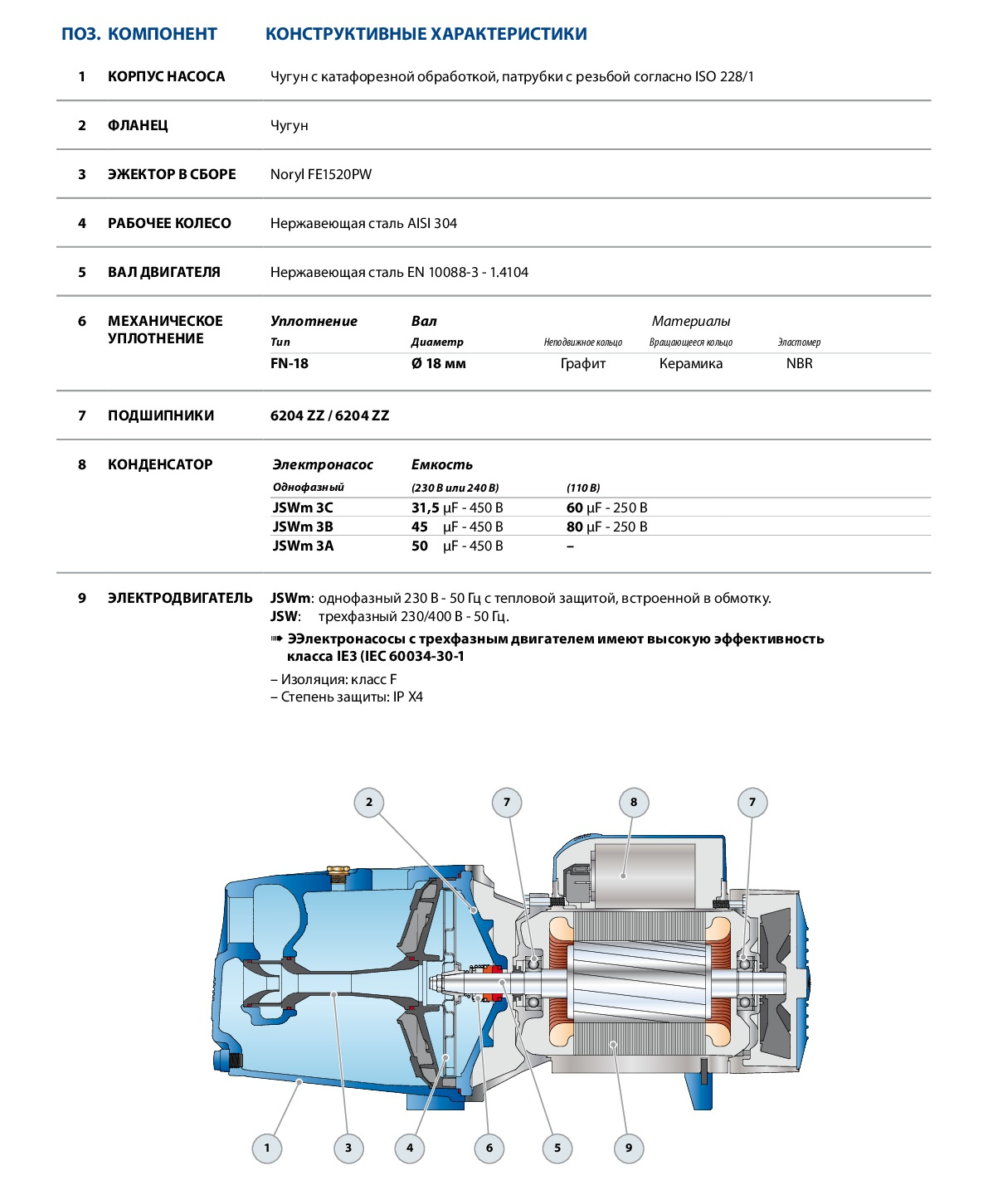

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ НАСОСОВ СЕРИИ Pedrollo JSW 3:
  • КОРПУС НАСОСА: из чугуна, снабжен всасывающим и нагнетательным патрубками с трубной резьбой gas UNI ISO 228-1, а также боковыми отверстиями с резьбой для крепления манометра и реле давления.
  • КРЫШКА КОРПУСА НАСОСА: из чугуна, на которой устанавливается механическое уплотнение.
  • УЗЕЛ ЭЖЕКТОРА: из технополимера Noryl GFN2V "General Electric" (сертифицирован для питьевой воды).
  • РАБОЧЕЕ КОЛЕСО: ИЗ ЛАТУНИ, радиальное, центробежного типа.
  • ВЕДУЩИЙ ВАЛ: из нержавеющей стали AISI 316.
  • МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ: из керамики и графита.
  • ЭЛЕКТРОДВИГАТЕЛЬ: насосы непосредственно соединены с электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наружной вентиляцией, пригодный для непрерывной работы. Класс изоляции F.
  • В однофазных двигателях (jswm): предусмотрено встроенное термозащитное устройство (аварийный выключатель).
  • Трехфазные двигатели (jsw): должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам.
  • СТЕПЕНЬ ЗАЩИТЫ: IP 44

Патенты - Марки - Модели

  • Зарегистрированная модель No 013073135 JSW®
  • Зарегистрированная ЕС модель No 002218610

Исполнение и правила безопасности

EN 60335-1 IEC 60335-1 CEI 61-150
EN 60034-1 IEC 60034-1 CEI 2-3

Исполнение по заказу

  • Другие напряжения питания или частота 60 Гц
  • Степень защиты IP X5

Сертификаты

Сертифицированная система менеджмента DNV
ISO 9001: Система менеджмента качества
ISO 14001: Экологический менеджмент

Гарантия

2 года
