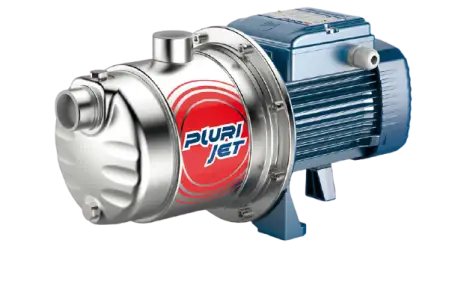

Самовсасывающие насосы Pedrollo PLURIJET 60X-80X-100X

Эксплуатационные ограничения

  • Манометрическая высота всасывания до 9 м (HS)
  • Температура жидкости от -10 °C до +40 °C
  • Температура окружающей среды до +40 °C
  • Максимальное давление в корпусе насоса 6 бар
  • Продолжительный режим работы электродвигателя S1

Рабочий диапазон

  • Производительность до 130 л/мин (7,8 м3/ч)
  • Напор до 52 м

Pedrollo Plurijet 60X-80X-100X - многоступенчатый самовсасывающий до 130 л

Области применения и установка

Самовсасывающие насосы PLURIJET рекомендуются для перекачивания чистой воды, даже при содержании в ней повышенного количества воздуха, и жидкостей, химически неагрессивных по отношению к конструкционным материалам насоса.

Благодаря бесшумности, надежности и низкому уровню энергопотребления, они рекомендуются к применению в бытовом и коммунальном секторах, в частности, в сочетании с гидроаккумуляторами, для повышения давления и подачи воды, а также в системах сбора и использования дождевой воды, в оросительных системах и т.д.

Установка насоса должна производиться в закрытых помещениях или в местах, защищенных от непогоды.

Многоступенчатый самовсасывающий насос серии PLURIJET 60-80-100 (130 л).

Патенты - Марки - Модели

  • Зарегистрированная модель No 3974301 PLURIJET®

Исполнение и правила безопасности

EN 60335-1 IEC 60335-1 CEI 61-150
EN 60034-1 IEC 60034-1 CEI 2-3

Исполнение по заказу

  • Другие напряжения питания или частота 60 Гц

Сертификаты

Сертифицированная система менеджмента DNV
ISO 9001: Система менеджмента качества
ISO 14001: Экологический менеджмент

Гарантия

2 года

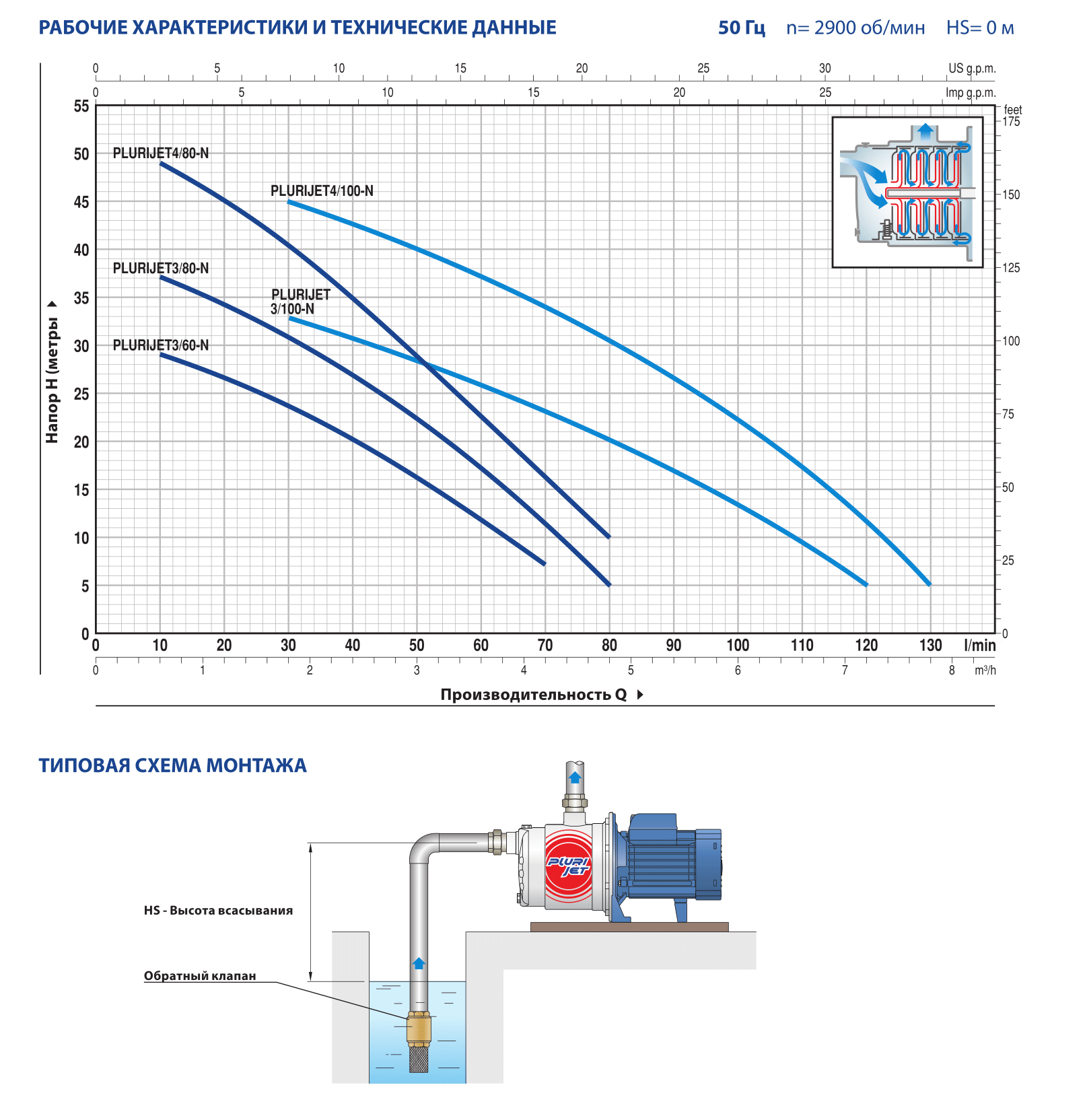

ТИП МОЩНОСТЬ (P2) Q м?/ч 0 0,3 0,6 1,2 1,8 2,4 3,0 3,6 4,2 4,8 5,4 6,0 6,6 7,2 7,8
Однофазный Трехфазный кВт л.с. Q л/мин 0 5 10 20 30 40 50 60 70 80 90 100 110 120 130
PLURIJETm 3/60 -N PLURIJET 3/60 -N 0,37 0,50 H метры 31 30 29 26,5 23,5 20 16 11,5 7
PLURIJETm 3/80 -N PLURIJET 3/80 -N 0,48 0,65 40 38 37 34,5 31 27 22,5 17 11 5
PLURIJETm 4/80 -N PLURIJET 4/80 -N 0,55 0,75 52 50 49 44,5 40 34 28,5 22,5 16 10
PLURIJETm 3/100-N PLURIJET 3/100-N 0,55 0,75 38 37 36 34,5 33 31 28 26 23 20 17 13,5 10 5
PLURIJETm 4/100-N PLURIJET 4/100-N 0,75 1 50 50 49 47 45 42 39,5 37 34 30,5 26,5 22 17 11 5

Q - Производительность H - Общий манометрический напор HS - Высота всасывания
Допустимое отклонение характеристик насосов соответствует классу 3B согласно EN ISO 9906.

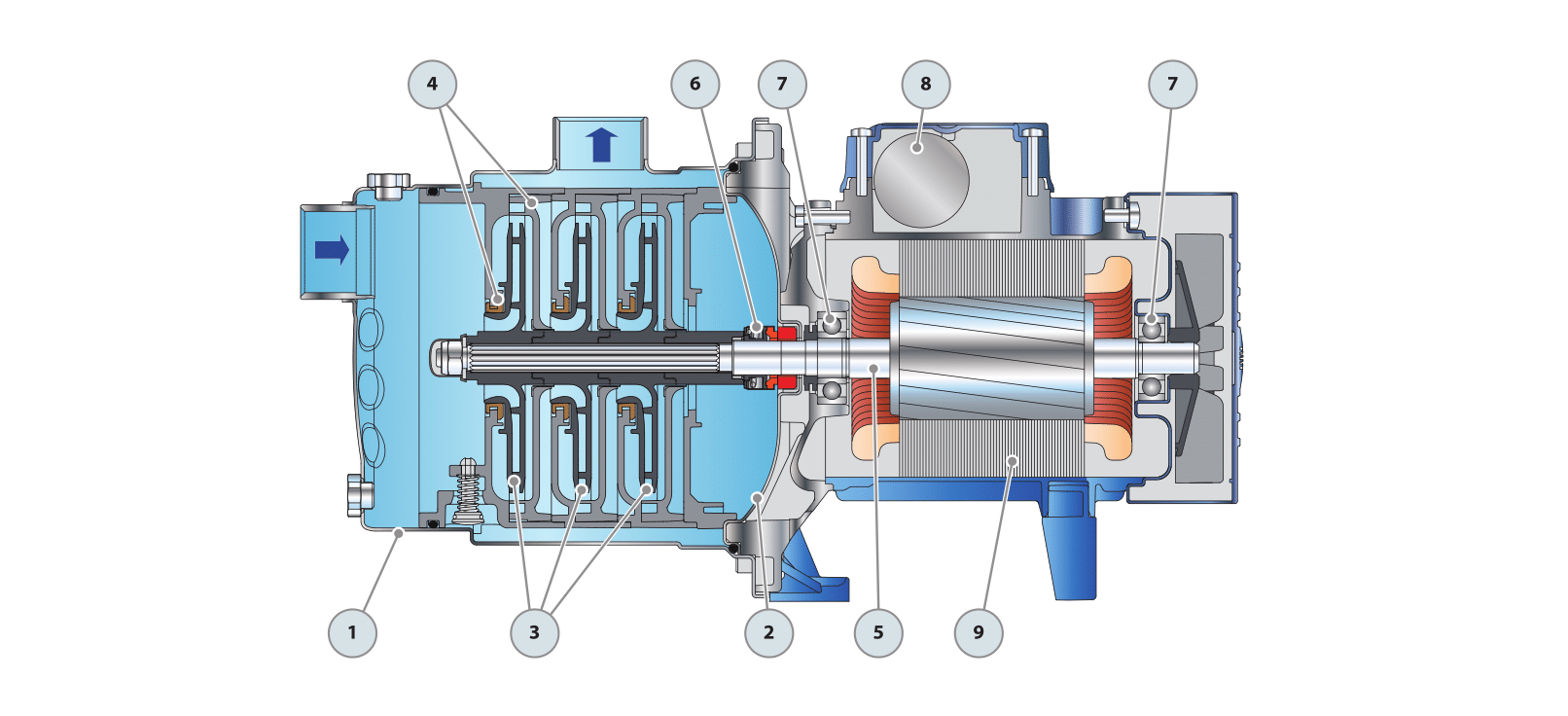

1 КОРПУС НАСОСА Нержавеющая сталь AISI 304, патрубки с резьбой согласно ISO 228/1
2 ФЛАНЕЦ Нержавеющая сталь AISI 304
3 РАБОЧИЕ КОЛЕСА Noryl FE1520PW
4 ДИФФУЗОРЫ Noryl FE1520PW с противоизносными кольцами
5 ВАЛ ДВИГАТЕЛЯ Нержавеющая сталь EN 10088-3 - 1.4104
6 МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ
Уплотнение
Тип		 Вал
Диаметр		 Неподвижное кольцо Материалы
Вращающееся кольцо		 Эластомер
AR-13 ? 13 мм Керамика Графит NBR
7 ПОДШИПНИКИ
Электронасос Тип
PLURIJET 3/60, 3/80, 3/100, 4/80-N 6202 ZZ - C3 / 6201 ZZ
PLURIJET 4/100-N 6203 ZZ / 6203 ZZ
8 КОНДЕНСАТОР
Электронасос Емкость
Однофазный (230 В или 240 В) (110 В)
PLURIJETm 3/60-N 10 ?F - 450 B 25 ?F - 250 B
PLURIJETm 3/80-N 12.5 ?F - 450 B 25 ?F - 250 B
PLURIJETm 4/80, 3/100-N 14 ?F - 450 B 25 ?F - 250 B
PLURIJETm 4/100-N 20 ?F - 450 B 60 ?F - 300 B
9 ЭЛЕКТРОДВИГАТЕЛЬ PLURIJETm: однофазный 230 В - 50 Гц с тепловой защитой, встроенной в обмотку
PLURIJET: трехфазный 230/400 В - 50 Гц.
? Электронасосы с трехфазным двигателем имеют высокую эффективность класса IE2 (IEC 60034-30)
– Изоляция: класс F
– Степень защиты: IP X4

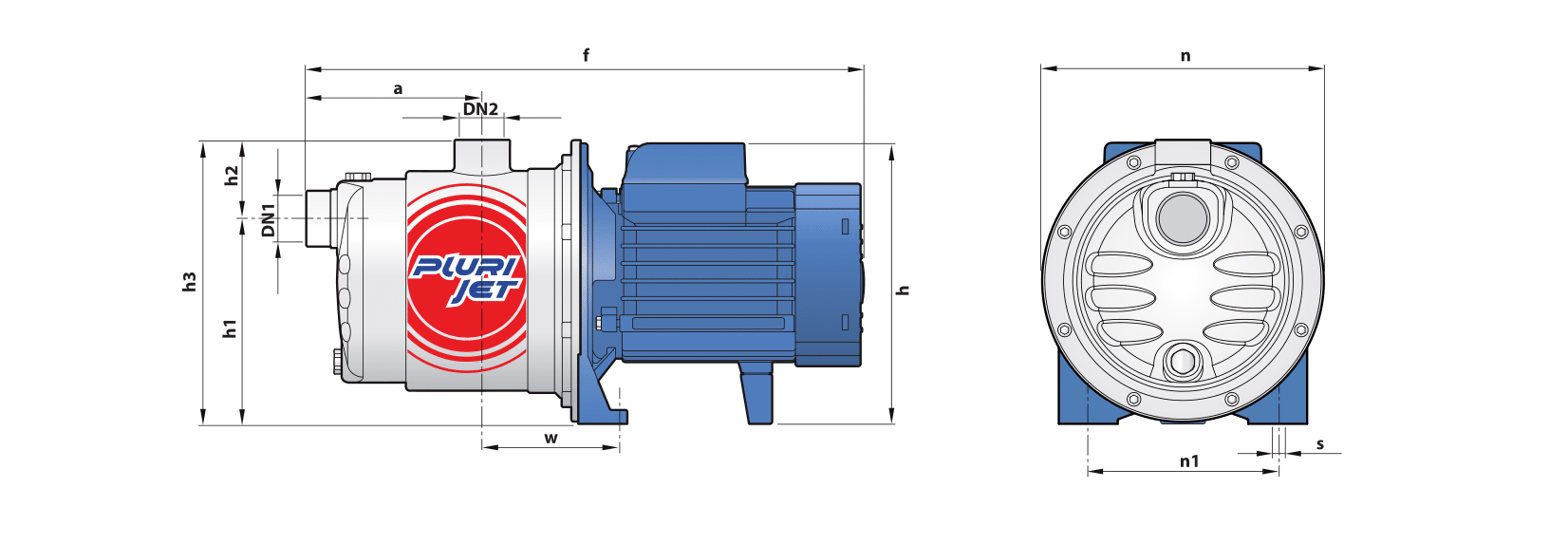

РАЗМЕРЫ И ВЕС

ТИП ПАТРУБКИ РАЗМЕРЫ, мм кг
Однофазный Трехфазный DN1 DN2 a f h h1 h2 h3 n n1 w s 1~ 3~
PLURIJETm 3/60 -N PLURIJET 3/60 -N 1” 1” 113 361 182 132 51 183 182 120 87 9 6,5 6,5
PLURIJETm 3/80 -N PLURIJET 3/80 -N 7,3 7,2
PLURIJETm 4/80 -N PLURIJET 4/80 -N 138 386 8,6 7,8
PLURIJETm 3/100 -N PLURIJET 3/100 -N 113 361 7,9 7,1
PLURIJETm 4/100 -N PLURIJET 4/100 -N 138 411 202* 10 10,6 10,6

(*) h=221 мм для однофазных версий на 110 В

ПОТРЕБЛЯЕМЫЙ ТОК

ТИП НАПРЯЖЕНИЕ
Однофазный 230 B 240 B
PLURIJETm 3/60 -N 2,4 A 2,3 A
PLURIJETm 3/80 -N 3,3 A 3,1 A
PLURIJETm 4/80 -N 4,1 A 4,0 A
PLURIJETm 3/100 -N 4,1 A 4,0 A
PLURIJETm 4/100 -N 6,0 A 5,8 A
ТИП НАПРЯЖЕНИЕ
Трехфазный 230 B 400 B 690 B 240 B 415 B 720 B
PLURIJET 3/60 -N 1,7 A 1,0 A 0,6 A 1,6 A 0,9 A 0,5 A
PLURIJET 3/80 -N 2,5 A 1,5 A 0,9 A 2,4 A 1,4 A 0,8 A
PLURIJET 4/80 -N 3,4 A 2,0 A 1,2 A 3,3 A 1,9 A 1,1 A
PLURIJET 3/100-N 3,4 A 2,0 A 1,2 A 3,3 A 1,9 A 1,1 A
PLURIJET 4/100-N 4,5 A 2,6 A 1,5 A 4,3 A 2,5 A 1,4 A

ПАЛЛЕТИРОВАНИЕ

ТИП Автоперевозки
Однофазный Трехфазный Кол-во насосов
PLURIJETm 3/60 -N PLURIJET 3/60 -N 84
PLURIJETm 3/80 -N PLURIJET 3/80 -N 84
PLURIJETm 4/80 -N PLURIJET 4/80 -N 72
PLURIJETm 3/100-N PLURIJET 3/100 -N 84
PLURIJETm 4/100-N PLURIJET 4/100 -N 72
