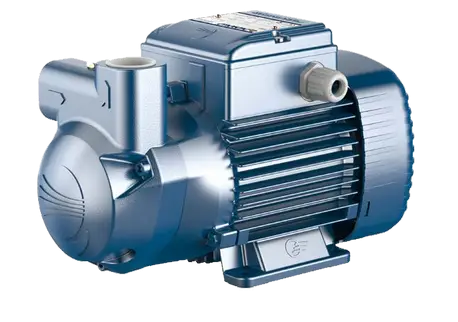

Самовсасывающие насосы Pedrollo CKR

Эксплуатационные ограничения

  • Манометрическая высота всасывания до 9 м (HS)
  • Температура жидкости от -10 °C до +90 °C
  • Температура окружающей среды от до +40 °C
  • Максимальное давление в корпусе насоса 6 бар
  • Продолжительный режим работы электродвигателя S1

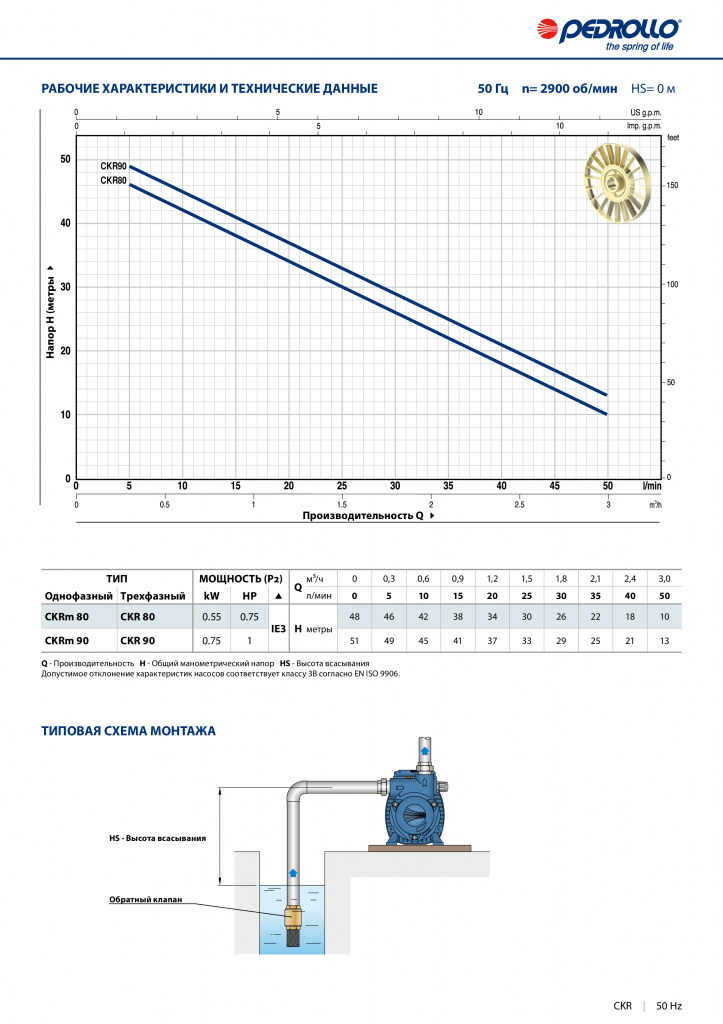

Рабочий диапазон

  • Производительность до 50 л/мин (3 м3/ч)
  • Напор до 51 м

Pedrollo CKR - Самовсасывающие жидкостно-кольцевые электронасосы

Самовсасывающие жидкостно-кольцевые насосы Pedrollo серии CKR

Рекомендуются для перекачивания чистой , без абразивных частиц, воды и жидкостей, химически неагрессивных по отношению к конструкционным материалам насоса.

Благодаря особому принципу работы, их применение является удачным решением в тех случаях, когда необходим компактный самовсасывающий насос, или же при нестабильном потоке перекачиваемой жидкости и содержании в ней повышенного количества воздуха.

Установка насоса должна производиться в закрытых помещениях или в местах, защищенных от непогоды.

Безопасность самовсасывания и гарантия пуска даже когда насос не функционирует длительный период, осуществляется благодаря двум противозаклинивающим вставкам из нержавею щей стали и латуни, которые препятствуют появлению коррозии. Рекомендуются для широкой области применения.

Обеспечение самовсасывания и гарантия пуска даже после длительных простоев благодаря двум специальным антикоррозионным вставкам, контаклирующим с рабочим колесом

ПРИНЦИП РАБОТЫ НАСОСА СЕРИИ PEDROLLO CKR:

Серия CKR включает в себя САМОВСАСЫВАЮЩИЕ ЖИДКОСТНО-КОЛЬЦЕВЫЕ ЭЛЕКТРОНАСОСЫ. Рабочее колею, которое имеет многочисленные радиальные лопатки, помещено внутри корпуса насоса, в котором имеются впускные зазоры всасывающих и нагнетающих каналов; опора закрывает корпус насоса с задней стороны. Таким образом лопатки рабочего колеса оказываются заключенными между двумя тщательно обработанными стенками корпуса насоса. В процессе функционирования рабочее колесо обеспечивает центробежное движение воды по направлению к периферии; вода приобретает энергию и создает тем самым жидкостное кольцо, вращающееся вместе с самим рабочим колесом. Каждый сектор, заключенный между двумя смежными радиальными лопатками, выполняет накачивание, создавая разряжение и давление соответственно в каналах всасывания и нагнетания, в процессе быстрого прохождения впускных зазоров специального профиля. При первом запуске достаточно заполнить водой корпус насоса, после чего образуется жидкостное кольцо и, как следствие, начинается накачивание, необходимое для самовсасывания. Воздух, присутствующий во всасывающем трубопроводе, выталкивается еще на этапе нагнетания; образовавшийся таким образом вакуум приведет к подъему уровня воды во всасывающем трубопроводе, вызывая тем самым самовсасывание.

ОБЛАСТЬ ПРИМЕНЕНИЯ И УСТАНОВКА НАСОСА СЕРИИ PEDROLLO CKR:

Насосы данной серии рекомендуются для накачки чистой воды без наличия абразивных частиц, солярки, мазута и химически неагрессивных жидкостей. Благодаря особому принципу работы, их установка может быть удачным решением в тех случаях, когда поток воды недостаточен или нерегулярен. Нормальное функционирование насосов гарантировано также в следующих проблематичных случаях:
необходимо всасывать летучие или пенистые жидкости;
перекачиваемая жидкость смешана с газом;
требуется полная гарантия повторного включения, или тогда, когда самопроизвольное выключение недопустимо.

Кроме того, компактность и прочность позволяет использование этих насосов в промышленных целях, и их эксплуатацию в условиях, в которых функционирование насосов другого типа считается невозможным.

Установка насоса: должна производиться в местах, защищенных от атмосферного воздействия.
ГАРАНТИЯ НА НАСОСЫ СЕРИИ PEDROLLO CKR 2 ГОДА в соответствии с общими условиями продажи

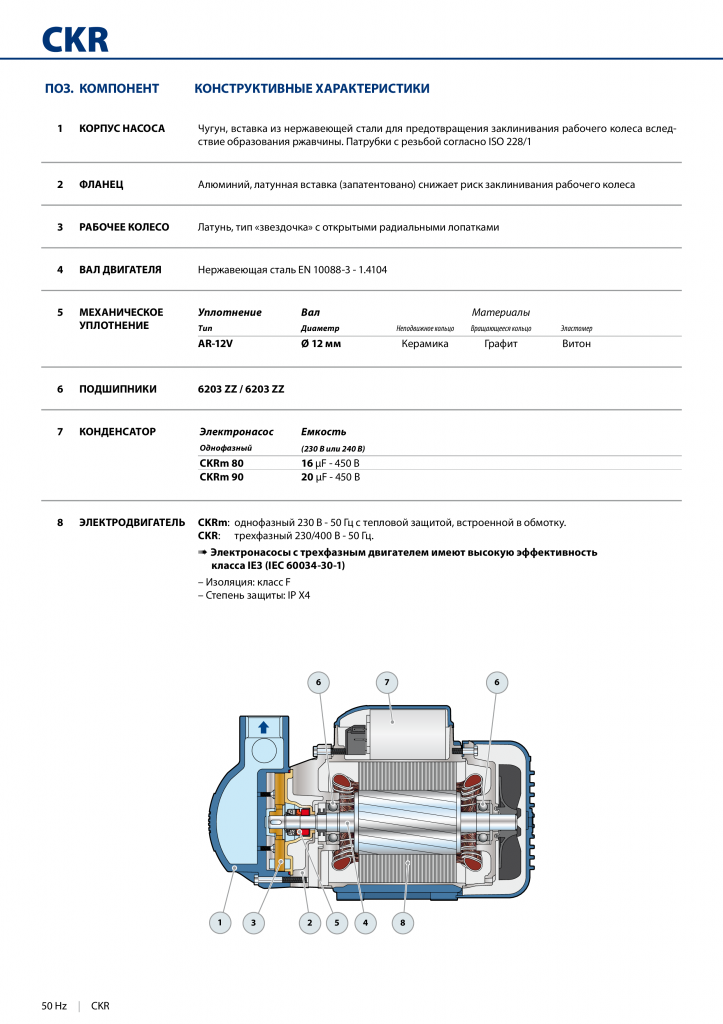

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ НАСОСА СЕРИИ PEDROLLO CKR:

  • КОРПУС НАСОСА: из чугуна, с поверхностью вставок из нержавеющей стали и латуни для предотвращения заклинивания рабочего колеса вследствие окисления. Снабжен всасывающим и нагнетательным патрубками с трубной резьбой gas UNI ISO 228-1.
  • ОПОРА насоса: из алюминия с латунной Сзапатенгованной) вставкой уменьшает нагрузку возникшую при запуске, из-за возможного блокирования рабочего колеса, когда насос не функционирует длительный период.
  • РАБОЧЕЕ КОЛЕСО НАСОСА: ИЗ ЛАТУНИ, с открытыми радиальными лопатками.
  • ВЕДУЩИЙ ВАЛ НАСОСА: из нержавеющей стали AISI 416.
  • МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ НАСОСА: ИЗ ВИТОНА.
  • ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА: насосы непосредственно соединены с электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизюдительный, бесшумный, закрытого типа с наружной вентиляцией, конструктивного типа "I М ВЗ", пригодный для непрерывной работы. Класс изоляции В.
  • В однофазных двигателях насоса: предусмотрено встроенное термозащитное устройство (аварийный выключатель).
  • Трехфазные двигатели насоса: должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам.
  • СТЕПЕНЬ ЗАЩИТЫ НАСОСА: IP 44.

Патенты - Марки - Модели

  • Фланец: патент No IT1243605
  • Зарегистрированная ЕС модель No 342159-0008

Исполнение и правила безопасности

EN 60335-1 IEC 60335-1 CEI 61-150
EN 60034-1 IEC 60034-1 CEI 2-3

Исполнение по заказу

  • Специальное механическое уплотнение
  • Другие напряжения питания
  • Степень защиты IP X5

Сертификаты

Сертифицированная система менеджмента DNV
ISO 9001: Система менеджмента качества
ISO 14001: Экологический менеджмент

Гарантия

2 года
