Самовсасывающие насосы Pedrollo JDW

Эксплуатационные ограничения

  • Манометрическая высота всасывания до 45 м
  • Температура жидкости от до +40 °C
  • Температура окружающей среды от до +40 °C

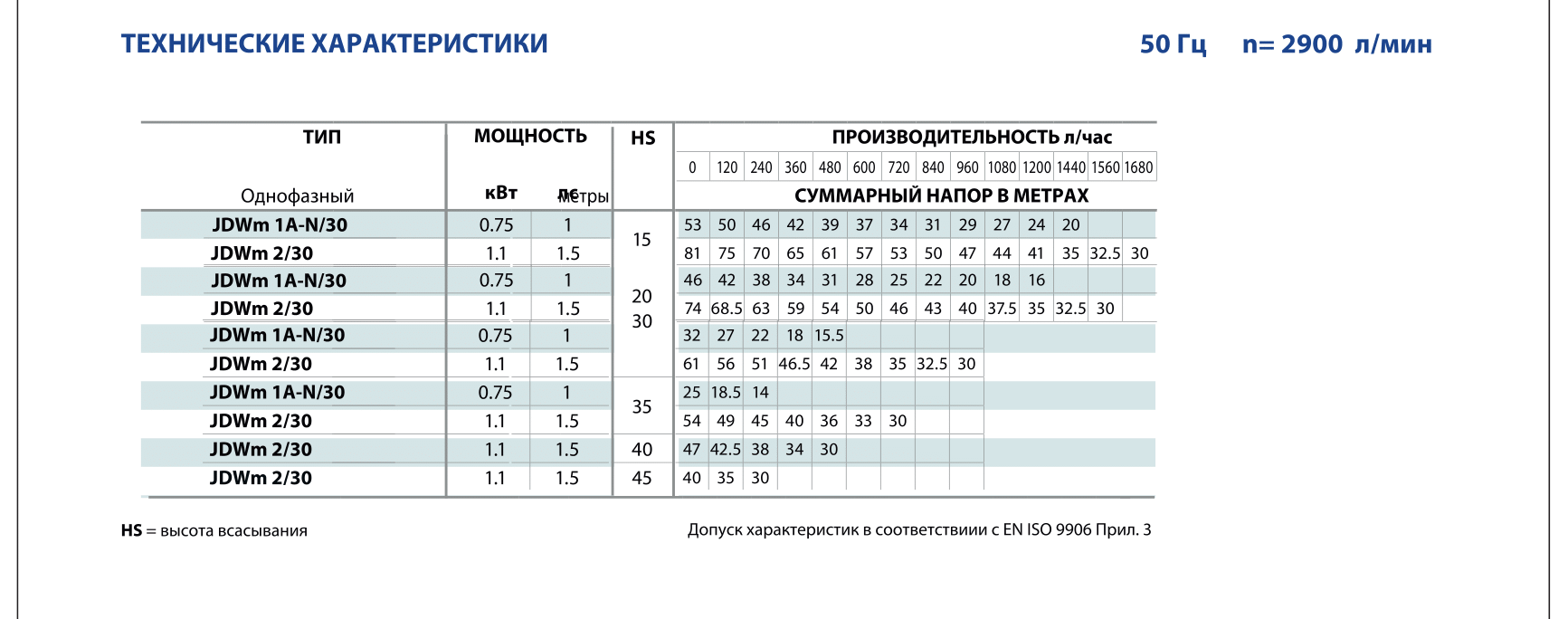

Рабочий диапазон

  • Производительность до 1680 л/мин

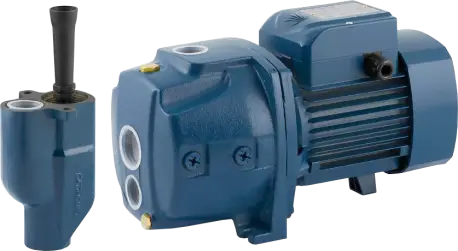

Pedrollo JDW - Самовсасывающие электронасосы для 4-х дюймовых скважин

Самовсасывающие электронасосы Pedrollo для 4-дюймовых скважин серии JDW

Самовсасывающие электронасосы JDW предназначены для подъема воды с глубины более 9 м, включая случаи с повышенным содержанием воздуха. Они применяются для водоснабжения коттеджей, повышения давления (для полива сада и т. д.) Насосы должны устанавливаться в помещениях, или, по крайней мере, защищены должны быть от воздействия внешней среды

Конструктивные характеристики

  • Корпус насоса: чугун, патрубки с резьбой ISO 228/1
  • Эжектор корпус: чугун
  • Форсунка, трубка Вентури и диффузора: технополимер.
  • Рабочее колесо: JDW1X - технополимера
  • JDW2 - латунь.
  • Вал двигателя: нержавеющая сталь EN 10088-3 - 1.4104.
  • Механическое уплотнение: Керамика - Графит - NBR
  • Электродвигатель: насосы моноблочные и соединены с электродвигателем PEDROLLO соответствующей мощности, тихий ход, полностью закрытый охлаждаемый вентилятором (TEFC), пригодный для непрерывной работы.
  • JDWm: однофазный 230 В - 50 Гц с конденсатором и тепловой защитой от перегрузки.
  • Насосы с трехфазным двигателем имеют высокую эффективность IE2 (IEC 60034-30)
  • ИЗОЛЯЦИЯ: класс F.
  • СТЕПЕНЬ ЗАЩИТЫ: IP X4.
ПРИНЦИП РАБОТЫ НАСОСА СЕРИИ PEDROLLO JDW:

Серия самовсасывающих насосов JDW включает в себя САМОВСАСЫВАЮЩИЕ ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНОГО ТИПА СЕРИИ PEDROLLO JDW, применяемые для откачивания воды из глубоких колодцев.
Эффект самовсасывания достигается благодаря использованию «трубки Вентури», помещенной внутри узла эжектора, который устанавливается на насосе или, чаще опускается в колодец и соединяется с корпусом насоса двумя трубами. Только часть общей подачи жидкости, выработанной рабочим колесом закрытого центробежного типа, направляется в нагнетательный патрубок; оставшаяся вода (называемая пусковой) рециркулируется посредством системы Вентури, которая, будучи соединена с камерой всасывания, создает в ней разряжение, необходимое для всасывания воды из места погружения блока эжектора. Вода, откачиваемая из отверстия блока эжектора, смешивается в диффузоре Вентури с рециркулированной водой из насоса, в результате чего ее давление увеличивается за счет рециркулированной воды, и направляется в насос через выходной трубопровод. В случае, если блок эжектора установлен непосредственно на корпусе насоса, насосы серии JDW работают аналогично насосам серии JSW.

ОБЛАСТЬ ПРИМЕНЕНИЯ И УСТАНОВКА НАСОСА СЕРИИ PEDROLLO JDW:

Насосы данной серии рекомендуются для перекачки чистой воды и химически неагрессивных жидкостей.
Насосы серии JDW, в случае их наземной установки с погруженным блоком эжектора, обеспечивают надежное функционирование даже в том случае, когда уровень воды в колодце находится на 45 метров ниже уровня установки самого насоса.
Благодаря их надежности, простоте в эксплуатаци и экономичности, эти насосы могут с успехом применяться в быту, в частности, для автоматической подачи воды из небольших и средних наполнительных резервуаров, для орошения садов и т.д., то есть во всех случаях, когда глубина всасывания превышает нормальные пределы (9 метров).

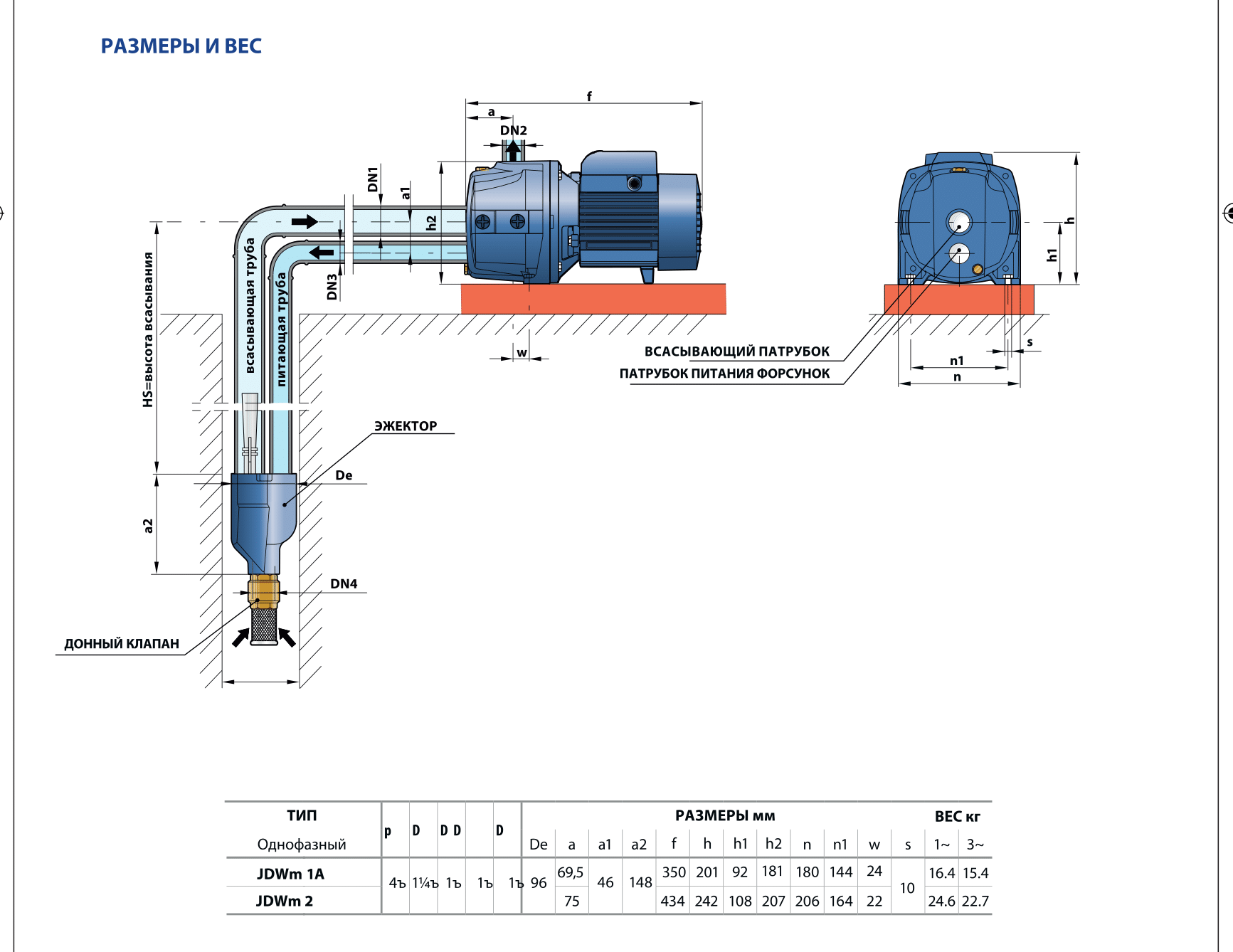

Установка обратного клапана на отверстии блока эжектора обязательна. Рекомендуется устанавливать клапан на нагнетательном патрубке насоса для обеспечения адекватного уравновешивания давления в процессе работы. Перед пуском насоса наполните водой трубопровод, соединяющий корпус насоса с блоком эжектора. При откачивании воды с глубины, не превышающей 9 метров, блок эжектора (только 4" эжектор) может быть установлен непосредственно внутри корпуса насоса. В этом случае перед первым запуском наполните насос водой, заполнение всасывающего трубопровода не требуется.
Установка насоса должна производиться в закрытых помещениях или же в местах, защищенных от атмосферного воздействия.

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ НАСОСА СЕРИИ PEDROLLO JDW:
  • КОРПУС НАСОСА: из чугуна, снабжен всасывающим и нагнетательным патрубками с трубной резьбой gas UNI ISO 228-1.
  • УЗЕЛ ЭЖЕКТОРА: из чугуна.
  • РАБОЧЕЕ КОЛЕСО НАСОСА: радиальное, центробежного типа (по заказу из технополимера).
  • ВЕДУЩИЙ ВАЛ НАСОСА: из нержавеющей стали AISI 316 (AISI 416 до 0.75 кВт).
  • МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ НАСОСА: из керамики и графита.
  • ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА: привод насосов осуществляется от асинхронного электродвигателя PEDROLLO закрытого типа, с наружной вентиляцией, пригодный для непрерывной работы. Изоляция класс F (В до 0.75 кВт.)
  • В однофазных двигателях насоса: предусмотрено встроенное термозащитное устройство (аварийный выключатель).
  • Трехфазные двигатели насоса должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действую щим нормативам.
  • СТЕПЕНЬ ЗАЩИТЫ НАСОСА: IP 44.

Патенты - Марки - Модели

  • Фланец: патент No IT1243605
  • Зарегистрированная ЕС модель No 342159-0008

Исполнение и правила безопасности

EN 60335-1IEC 60335-1CEI 61-150
EN 60034-1IEC 60034-1CEI 2-3

Исполнение по заказу

  • Специальное механическое уплотнение
  • Другие напряжения питания
  • Степень защиты IP X5

Сертификаты

Международное сертифицированное общество Det Norske Veritas (DNV)
ISO 9001: КАЧЕСТВО
ISO 14001: ЭКОЛОГИЯ И БЕЗОПАСНОСТЬ

Гарантия

2 года
